CAPITOLO 10.2 DISPOSITIVI PER GAS

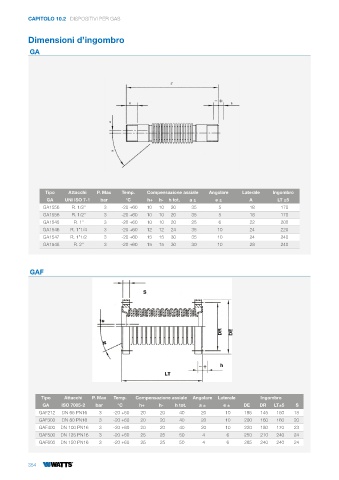

Dimensioni d’ingombro
GA

LT

A h

e

a

Tipo Attacchi P. Max Temp. Compensazione assiale Angolare Laterale Ingombro
GA UNI ISO 7-1 bar °C h+ h- h tot. a ± e ± A LT ±5
GA1556 R. 1/2” 3 -20 +60 10 10 20 35 5 18 170
GA1556 R. 1/2” 3 -20 +60 10 10 20 35 5 18 170
GA1545 R. 1” 3 -20 +60 10 10 20 25 6 22 200
GA1546 R. 1”1/4 3 -20 +60 12 12 24 35 10 24 220
GA1547 R. 1”1/2 3 -20 +60 15 15 30 35 10 24 240
GA1548 R. 2” 3 -20 +60 15 15 30 30 10 28 240

GAF

S

e
DR DE

a

h
LT

Tipo Attacchi P. Max Temp. Compensazione assiale Angolare Laterale Ingombro
GA ISO 7005-2 bar °C h+ h- h tot. a ± e ± DE DR LT±5 S
GAF212 DN 65 PN16 3 -20 +60 20 20 40 20 10 185 145 150 18
GAF300 DN 80 PN16 3 -20 +60 20 20 40 20 10 200 160 160 20
GAF400 DN 100 PN16 3 -20 +60 20 20 40 20 10 220 180 170 23
GAF500 DN 125 PN16 3 -20 +60 25 25 50 4 6 250 210 240 24
GAF600 DN 150 PN16 3 -20 +60 25 25 50 4 6 285 240 240 24
