CAPITOLO 10.2 DISPOSITIVI PER GAS

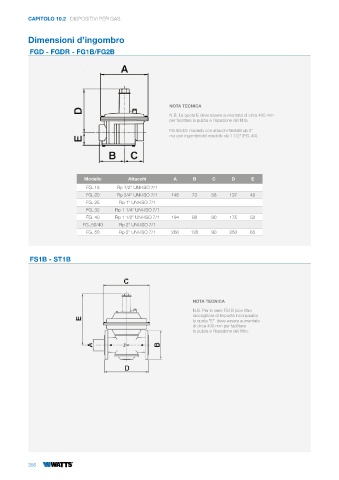

Dimensioni d’ingombro
FGD - FGDR - FG1B/FG2B

NOTA TECNICA
N.B. La quota E deve essere aumentata di circa 400 mm
per facilitare la pulizia e l’ispezione del filtro.
FG.50/40: modello con attacchi filettatti da 2”
ma con ingombri del modello da 1 1/2" (FG..40).

Modello Attacchi A B C D E
FG..15 Rp 1/2” UNI-ISO 7/1
FG..20 Rp 3/4” UNI-ISO 7/1 146 73 58 137 42
FG..25 Rp 1” UNI-ISO 7/1
FG..32 Rp 1 1/4" UNI-ISO 7/1
FG..40 Rp 1 1/2" UNI-ISO 7/1 194 98 80 175 52
FG..50/40 Rp 2” UNI-ISO 7/1
FG..50 Rp 2” UNI-ISO 7/1 260 135 90 250 65

FS1B - ST1B

NOTA TECNICA
N.B. Per la serie FS1B (con filtro
raccoglitore di impurità incorporato)
la quota “E” deve essere aumentata
di circa 400 mm per facilitare
la pulizia e l’ispezione del filtro.
