Page 365 - WATTS - CATALISTINO 2025

DISPOSITIVI PER GAS CAPITOLO 10.2

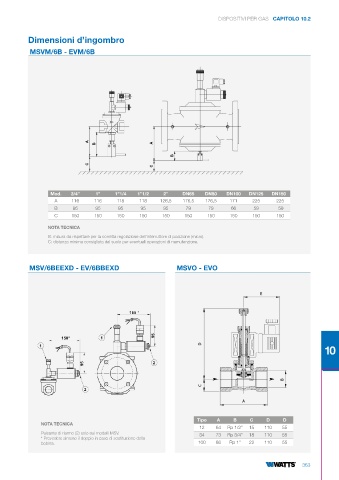

Dimensioni d’ingombro
MSVM/6B - EVM/6B

A
B A
B
C
C

Mod. 3/4” 1” 1”1/4 1”1/2 2” DN65 DN80 DN100 DN125 DN150
A 116 116 118 118 126,5 176,5 176,5 171 225 225
B 95 95 95 95 95 79 79 66 59 59
C 150 150 150 150 150 150 150 150 150 150
NOTA TECNICA
B: misura da rispettare per la corretta regolazione dell’interruttore di posizione (micro).
C: distanza minima consigliata dal suolo per eventuali operazioni di manutenzione.

MSV/6BEEXD - EV/6BBEXD MSVO - EVO

165 *

150* 1 95
1
10

95 2

2

Tipo A B C D D
NOTA TECNICA
12 64 Rp 1/2” 15 110 55
Pulsante di riarmo (2) solo sui modelli MSV. 34 73 Rp 3/4” 18 110 55
* Prevedere almeno il doppio in caso di sostituzione della
bobina. 100 86 Rp 1” 22 110 55

363
