                                                   DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO   CAPITOLO 1.1

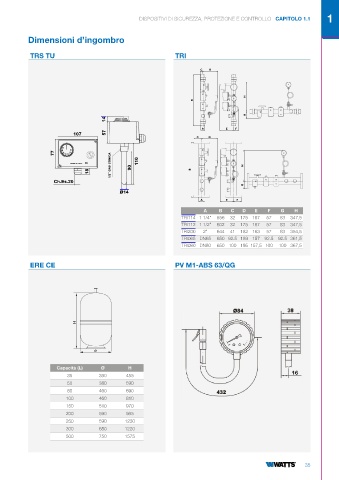

           Dimensioni d’ingombro

            TRS TU                                             TRI


                                                                       C   D




                                                                                       H
                                                                     B

                                                                                       G
                                      14
                                                                        A       E   F
                           107        57
                                                                      C   D
                        0
                        50 40 30  90
                    77   70 60  80
                                        1/2" GAS CONICA  90                           H
                          MADE IN ITALY          110
                                18                                  B
                    Ch.Es.20
                                                                                      G
                                           Ø14
                                                                       A        E   F
                                                                         A    B   C   D   E    F    G   H
                                                                 TRI114 1 1/4”  556  32  175 167  57  83  347,5
                                                                 TRI112 1 1/2”  602  32  175 167  57  83  347,5
                                                                 TRI200  2”  644  41  182 163  57  83  354,5
                                                                 TRI065 DN65  650 92.5 189 157  92.5  92.5 361,5
                                                                 TRI080 DN80  650 100 195 157,5 100  100 367,5


            ERE CE                                             PV M1-ABS 63/QG











                            H




                                  ø


                     Capacità (L)    Ø        H
                         35         380      455
                         50         380      590
                         80         460      690
                        100         460      810
                        150         510      970
                        200         590      985
                        250         590      1230
                        300         650      1220
                        500         750      1575
