DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO CAPITOLO 1.1

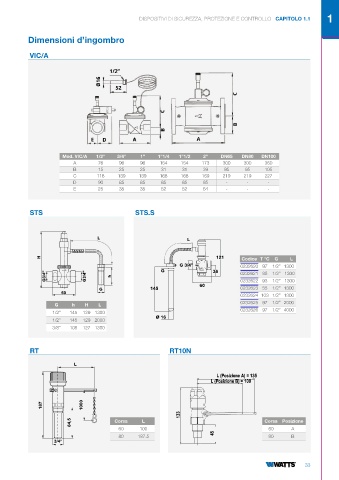

Dimensioni d’ingombro
VIC/A
Mod. VIC/A 1/2” 3/4” 1” 1”1/4 1”1/2 2” DN65 DN80 DN100
A 76 96 96 154 154 173 300 300 360
B 15 25 25 31 31 39 95 95 105
C 118 139 139 168 168 169 219 219 227
D 90 85 85 85 85 85 - - -
E 25 35 35 52 52 64 - - -
STS STS.S
L L
H 121 Codice T °C G L
G 3/4" 0232620 97 1/2” 1300
G 36
G3/4” G3/4” h 0232621 85 1/2” 1300
0232622 93
1/2” 1300
60
G 145 0232623 55 1/2” 1300
60
0232624 103 1/2” 1300
0232625 97 1/2” 2000
G h H L
0232626 97 1/2” 4000
1/2” 145 129 1300
Ø 16
1/2” 145 129 2000
3/8” 108 127 1300
RT RT10N
L
L (Posizione A) = 135
L (Posizione B) = 100
187 1000
133
84,5 Corsa L Corsa Posizione
60 100 60 A
80 187.5 45 80 B
3/4”
33
