CAPITOLO 1.1 DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO

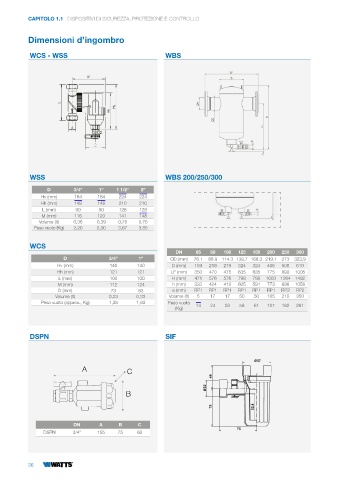

Dimensioni d’ingombro
WCS - WSS WBS
WSS WBS 200/250/300
D 3/4” 1” 1 1/2” 2”
Hv (mm) 164 164 224 224
Hh (mm) 148 148 210 210
L (mm) 90 90 128 128
M (mm) 116 120 141 148
Volume (lt) 0,36 0,39 0,75 0,75
Peso vuoto (Kg) 2,20 2,30 3,67 3,85
WCS
DN 65 80 100 125 150 200 250 300
D 3/4” 1” OD (mm) 76.1 88.9 114.3 139.7 168.3 219.1 273 323,9
Hv (mm) 140 140 D (mm) 159 219 219 324 324 406 508 610
Hh (mm) 121 121 LF (mm) 350 470 475 635 635 775 890 1005
L (mm) 100 100 H (mm) 471 576 576 798 798 1063 1264 1492
M (mm) 112 124 h (mm) 333 424 412 605 591 773 896 1058
D (mm) 73 83 e (mm) RP1 RP1 RP1 RP1 RP1 RP1 RP2 RP2
Volume (lt) 0,23 0,33 Volume (lt) 5 17 17 50 50 105 210 350
Peso vuoto (approx., Kg) 1,35 1,63 Peso vuoto
(Kg) 14 24 28 58 61 107 162 261
DSPN SIF
A C
B
DN A B C
DSPN 3/4” 155 75 60
36
