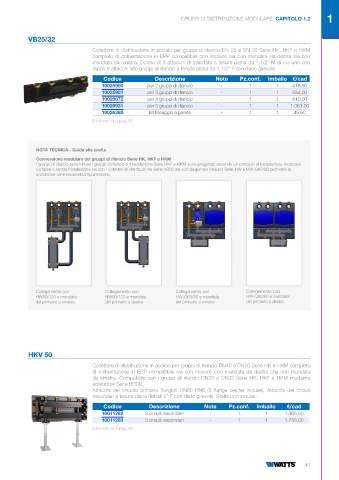

Page 43 - WATTS - CATALISTINO 2025

1
GRUPPI DI DISTRIBUZIONE MODULARE CAPITOLO 1.2

VB25/32
Collettore di distribuzione in acciaio per gruppi di rilancio DN 25 e DN 32 Serie HK, HKF e HKM
completo di coibentazione in EPP compatibile con impianti sia con mandata da destra sia con
mandata da sinistra. Dotato di 3 attacchi di mandata a tenuta piana da 1.1/2” M di cui uno con
tappo e attacchi lato gruppi di rilancio a tenuta piana da 1.1/2” F con dado girevole.
Codice Descrizione Note Pz.conf. Imballo €/cad
10025900 per 2 gruppi di rilancio - 1 1 418,50
10025901 per 3 gruppi di rilancio - 1 1 554,00
10026672 per 4 gruppi di rilancio - 1 1 810,00
10026931 per 5 gruppi di rilancio - 1 1 1.061,00
10026388 kit fissaggio a parete - 1 1 49,60
Dimensioni a pag.48

NOTA TECNICA - Guida alla scelta
Connessione modulare dei gruppi di rilancio Serie HK, HKF e HKM
I gruppi di rilancio serie HK ed i gruppi di rilancio e miscelazione Serie HKF e HKM sono progettati secondo un principio di installazione modulare.
La facile e rapida installazione sia con i collettori di distribuzione Serie VB32 sia con disgiuntori idraulici Serie HW e HW-Q60/80 permette di
soddisfare varie necessità impiantistiche.

Collegamento con Collegamento con Collegamento con Collegamento con
HW80/120 e mandata HW80/120 e mandata HW-Q60/80 e mandata HW-Q60/80 e mandata
del primario a sinistra del primario a destra del primario a sinistra del primario a destra

HKV 50
Collettore di distribuzione in acciaio per gruppi di rilancio DN40 e DN50 Serie HK e HKM completo
di coibentazione in EPP compatibile sia con impianti con mandata da destra che con mandata
da sinistra. Compatibile con i gruppi di rilancio DN25 e DN32 Serie HK, HKF e HKM mediante
adattatore Serie REDU.
Attacchi del circuito primario flangiati DN80 PN6 (2 flange cieche incluse). Attacchi dei circuiti
secondari a tenuta piana filettati 2” F con dado girevole. Staffe non incluse.
Codice Descrizione Note Pz.conf. Imballo €/cad
10011282 2 circuiti secondari - 1 1 1.365,00
10011283 3 circuiti secondari - 1 1 1.733,00
Dimensioni a pag.49

41
