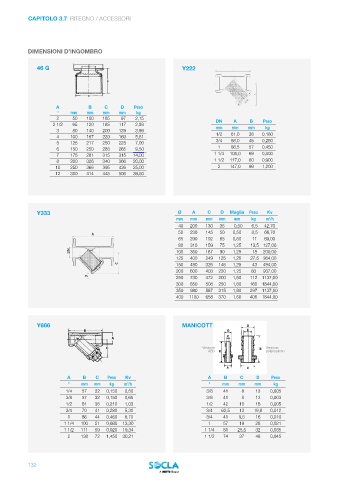

Page 134 - WATTS - CATALOGO SOCLA

CAPITOLO 3.7 RITEGNO / ACCESSORI

DIMENSIONI D’INGOMBRO

46 G Y222

A B C D Peso
" mm mm mm mm kg
2 50 100 165 97 2,15 DN A B Peso
2 1/2 65 120 185 117 2,93
3 80 140 200 139 3,99 mm mm mm kg
4 100 167 220 169 5,81 1/2 61,0 38 0,180
5 125 217 250 225 7,00 3/4 68,0 45 0,280
6 150 250 285 265 9,50 1 86,5 57 0,450
7 175 281 315 315 14,00 1 1/4 105,0 69 0,800
8 200 326 340 366 20,00 1 1/2 117,0 80 0,900
10 250 366 395 436 25,00 2 147,0 99 1,200
12 300 414 445 506 36,50

Y333 Ø A C D Maglia Peso Kv
mm mm mm mm mm kg m /h
3
40 200 130 35 0,50 6,5 42,70
50 230 145 50 0,50 8,5 66,70
A
65 290 192 65 0,80 11 89,00
80 310 159 75 1,25 13,5 127,00
DN 100 350 187 90 1,25 18 200,00
125 400 249 125 1,25 27,5 364,00
C 150 480 326 145 1,25 43 494,00
200 600 403 220 1,25 83 937,00
D 250 730 472 200 1,60 112 1137,00
300 850 508 250 1,60 160 1844,00
350 980 587 315 1,60 297 1137,00
400 1100 658 370 1,60 406 1844,00

Y666 MANICOTTI

Versione Versione
ABS polipropilene

A B C Peso Kv A B C D Peso
" mm mm kg m /h " mm mm mm kg
3
1/4 57 32 0,150 0,50 3/8 41 8 13 0,005
3/8 57 32 0,150 0,65 3/8 41 8 13 0,003
1/2 61 36 0,210 1,03 1/2 42 10 16 0,005
3/4 70 41 0,280 5,30 3/4 62,5 13 19,8 0,012
1 86 44 0,460 8,70 3/4 41 9,5 16 0,010
1 1/4 100 51 0,680 13,30 1 57 19 28 0,021
1 1/2 111 59 0,920 19,34 1 1/4 81 25,5 32 0,035
2 138 72 1,450 30,21 1 1/2 74 37 48 0,045

132
