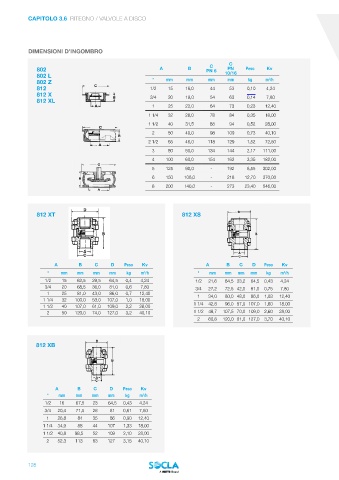

Page 130 - WATTS - CATALOGO SOCLA

CAPITOLO 3.6 RITEGNO / VALVOLE A DISCO

DIMENSIONI D’INGOMBRO

C
C
802 A B PN 6 PN Peso Kv
802 L 10/16
3
802 Z " mm mm mm mm kg m /h
812 1/2 15 16,0 44 53 0,10 4,24
812 X
812 XL 3/4 20 19,0 54 63 0,14 7,80
1 25 22,0 64 73 0,23 12,40
1 1/4 32 28,0 78 84 0,35 18,00
1 1/2 40 31,5 88 94 0,52 28,00
2 50 40,0 98 109 0,73 40,10
2 1/2 65 46,0 118 129 1,52 72,50
3 80 50,0 134 144 2,17 111,00
4 100 60,0 154 162 3,35 182,00
5 125 90,0 - 192 8,55 302,00
6 150 106,0 - 218 12,70 370,00
8 200 140,0 - 273 23,40 546,00

812 XT 812 XS

A B C D Peso Kv A B C D Peso Kv
3
3
" mm mm mm mm kg m /h " mm mm mm mm kg m /h
1/2 15 62,5 29,5 64,5 0,4 4,24 1/2 21,6 64,5 33,2 64,5 0,43 4,24
3/4 20 68,5 36,0 81,0 0,6 7,80 3/4 27,2 72,5 42,0 81,0 0,75 7,80
1 25 81,0 43,0 86,0 0,7 12,40 1 34,0 80,0 48,0 86,0 1,03 12,40
1 1/4 32 100,0 53,0 107,0 1,0 18,00
1 1/2 40 107,0 61,0 109,0 2,2 28,00 1 1/4 42,8 96,0 57,0 107,0 1,60 18,00
2 50 120,0 74,0 127,0 3,2 40,10 1 1/2 48,7 107,5 70,0 109,0 2,60 28,00
2 60,8 120,0 81,0 127,0 3,70 40,10

812 XB

A B C D Peso Kv
" mm mm mm mm kg m /h
3
1/2 16 67,5 23 64,5 0,43 4,24
3/4 20,4 71,5 28 81 0,61 7,80
1 26,8 84 35 86 0,90 12,40
1 1/4 34,9 88 44 107 1,33 18,00
1 1/2 40,8 98,5 52 109 2,10 28,00
2 52,3 113 63 127 3,15 40,10

128
