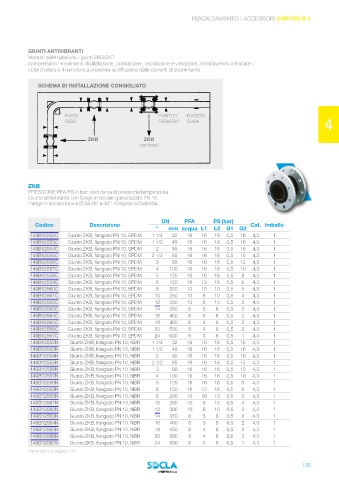

RISCALDAMENTO / ACCESSORI CAPITOLO 4

GIUNTI ANTIVIBRANTI 2
Montati sulle tubature, i giunti ZKB/ZKT
compensano i movimenti di dilatazione, contrazione, oscillazione e vibrazione, contribuendo a limitare i
colpi d’ariete e il rumore e a prevenire la diffusione delle correnti di scorrimento.
3
SCHEMA DI INSTALLAZIONE CONSIGLIATO

PUNTO PUNTO DI PUNTO DI
FISSO FISSAGGIO GUIDA 4

ZKB ZKB
con tiranti
5

ZKB
PRESSIONE PFA/PS in bar: vedi curva di pressione/temperatura.
Giunto antivibrante con flange in acciaio galvanizzato PN 10. 6
Flange in acciaio inox e Ø da 28" a 36": rivolgersi all’azienda.

DN PFA PS (bar)
Codice Descrizione Cat. Imballo
" mm acqua L1 L2 G1 G2
149B12552C Giunto ZKB, flangiato PN 10, EPDM 1 1/4 32 16 16 16 0,5 16 4,3 1 7
149B12553C Giunto ZKB, flangiato PN 10, EPDM 1 1/2 40 16 16 16 0,5 16 4,3 1
149B12554C Giunto ZKB, flangiato PN 10, EPDM 2 50 16 16 16 0,5 16 4,3 1
149B12555C Giunto ZKB, flangiato PN 10, EPDM 2 1/2 65 16 16 16 0,5 15 4,3 1
149B12556C Giunto ZKB, flangiato PN 10, EPDM 3 80 16 16 16 0,5 12 4,3 1
149B12557C Giunto ZKB, flangiato PN 10, EPDM 4 100 16 16 16 0,5 10 4,3 1 8
149B12558C Giunto ZKB, flangiato PN 10, EPDM 5 125 16 16 16 0,5 8 4,3 1
149B12559C Giunto ZKB, flangiato PN 10, EPDM 6 150 16 13 16 0,5 6 4,3 1
149B12560C Giunto ZKB, flangiato PN 10, EPDM 8 200 10 10 10 0,5 5 4,3 1
149B12561C Giunto ZKB, flangiato PN 10, EPDM 10 250 10 8 10 0,5 4 4,3 1
149B12562C Giunto ZKB, flangiato PN 10, EPDM 12 300 10 6 10 0,5 3 4,3 1
149B12563C Giunto ZKB, flangiato PN 10, EPDM 14 350 8 5 8 0,5 2 4,3 1 9
149B12564C Giunto ZKB, flangiato PN 10, EPDM 16 400 8 5 8 0,5 2 4,3 1
149B12565C Giunto ZKB, flangiato PN 10, EPDM 18 450 8 4 8 0,5 2 4,3 1
149B12566C Giunto ZKB, flangiato PN 10, EPDM 20 500 8 4 8 0,5 2 4,3 1
149B12567C Giunto ZKB, flangiato PN 10, EPDM 24 600 8 3 8 0,5 1 4,3 1
149B12552N Giunto ZKB, flangiato PN 10, NBR 1 1/4 32 16 16 16 0,5 16 4,3 1 10
149B12553N Giunto ZKB, flangiato PN 10, NBR 1 1/2 40 16 16 16 0,5 16 4,3 1
149B12554N Giunto ZKB, flangiato PN 10, NBR 2 50 16 16 16 0,5 16 4,3 1
149B12555N Giunto ZKB, flangiato PN 10, NBR 2 1/2 65 16 16 16 0,5 15 4,3 1
149B12556N Giunto ZKB, flangiato PN 10, NBR 3 80 16 16 16 0,5 12 4,3 1
149B12557N Giunto ZKB, flangiato PN 10, NBR 4 100 16 16 16 0,5 10 4,3 1
149B12558N Giunto ZKB, flangiato PN 10, NBR 5 125 16 16 16 0,5 8 4,3 1 11
149B12559N Giunto ZKB, flangiato PN 10, NBR 6 150 16 13 16 0,5 6 4,3 1
149B12560N Giunto ZKB, flangiato PN 10, NBR 8 200 10 10 10 0,5 5 4,3 1
149B12561N Giunto ZKB, flangiato PN 10, NBR 10 250 10 8 10 0,5 4 4,3 1
149B12562N Giunto ZKB, flangiato PN 10, NBR 12 300 10 6 10 0,5 3 4,3 1
149B12563N Giunto ZKB, flangiato PN 10, NBR 14 350 8 5 8 0,5 2 4,3 1 12
149B12564N Giunto ZKB, flangiato PN 10, NBR 16 400 8 5 8 0,5 2 4,3 1
149B12565N Giunto ZKB, flangiato PN 10, NBR 18 450 8 4 8 0,5 2 4,3 1
149B12566N Giunto ZKB, flangiato PN 10, NBR 20 500 8 4 8 0,5 2 4,3 1
149B12567N Giunto ZKB, flangiato PN 10, NBR 24 600 8 3 8 0,5 1 4,3 1
Dimensioni a pagina 141
