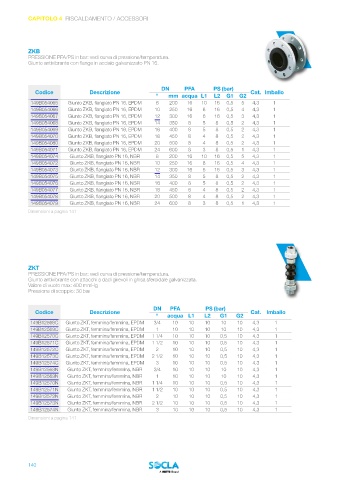

Page 142 - WATTS - CATALOGO SOCLA

CAPITOLO 4 RISCALDAMENTO / ACCESSORI

ZKB
PRESSIONE PFA/PS in bar: vedi curva di pressione/temperatura.
Giunto antivibrante con flange in acciaio galvanizzato PN 16.

DN PFA PS (bar)
Codice Descrizione Cat. Imballo
" mm acqua L1 L2 G1 G2
149B054065 Giunto ZKB, flangiato PN 16, EPDM 8 200 16 10 16 0,5 5 4,3 1
149B054066 Giunto ZKB, flangiato PN 16, EPDM 10 250 16 8 16 0,5 4 4,3 1
149B054067 Giunto ZKB, flangiato PN 16, EPDM 12 300 16 6 16 0,5 3 4,3 1
149B054068 Giunto ZKB, flangiato PN 16, EPDM 14 350 8 5 8 0,5 2 4,3 1
149B054069 Giunto ZKB, flangiato PN 16, EPDM 16 400 8 5 8 0,5 2 4,3 1
149B054070 Giunto ZKB, flangiato PN 16, EPDM 18 450 8 4 8 0,5 2 4,3 1
149B054080 Giunto ZKB, flangiato PN 16, EPDM 20 500 8 4 8 0,5 2 4,3 1
149B054071 Giunto ZKB, flangiato PN 16, EPDM 24 600 8 3 8 0,5 1 4,3 1
149B054074 Giunto ZKB, flangiato PN 16, NBR 8 200 16 10 16 0,5 5 4,3 1
149B054072 Giunto ZKB, flangiato PN 16, NBR 10 250 16 8 16 0,5 4 4,3 1
149B054073 Giunto ZKB, flangiato PN 16, NBR 12 300 16 6 16 0,5 3 4,3 1
149B054075 Giunto ZKB, flangiato PN 16, NBR 14 350 8 5 8 0,5 2 4,3 1
149B054076 Giunto ZKB, flangiato PN 16, NBR 16 400 8 5 8 0,5 2 4,3 1
149B054077 Giunto ZKB, flangiato PN 16, NBR 18 450 8 4 8 0,5 2 4,3 1
149B054078 Giunto ZKB, flangiato PN 16, NBR 20 500 8 4 8 0,5 2 4,3 1
149B054079 Giunto ZKB, flangiato PN 16, NBR 24 600 8 3 8 0,5 1 4,3 1
Dimensioni a pagina 141

ZKT
PRESSIONE PFA/PS in bar: vedi curva di pressione/temperatura.
Giunto antivibrante con attacchi a dadi girevoli in ghisa sferoidale galvanizzata.
Valore di vuoto max: 400 mmHg
Pressione di scoppio: 30 bar

DN PFA PS (bar)
Codice Descrizione Cat. Imballo
" acqua L1 L2 G1 G2
149B12568C Giunto ZKT, femmina/femmina, EPDM 3/4 10 10 10 10 10 4,3 1
149B12569C Giunto ZKT, femmina/femmina, EPDM 1 10 10 10 10 10 4,3 1
149B12570C Giunto ZKT, femmina/femmina, EPDM 1 1/4 10 10 10 0,5 10 4,3 1
149B12571C Giunto ZKT, femmina/femmina, EPDM 1 1/2 10 10 10 0,5 10 4,3 1
149B12572C Giunto ZKT, femmina/femmina, EPDM 2 10 10 10 0,5 10 4,3 1
149B12573C Giunto ZKT, femmina/femmina, EPDM 2 1/2 10 10 10 0,5 10 4,3 1
149B12574C Giunto ZKT, femmina/femmina, EPDM 3 10 10 10 0,5 10 4,3 1
149B12568N Giunto ZKT, femmina/femmina, NBR 3/4 10 10 10 10 10 4,3 1
149B12569N Giunto ZKT, femmina/femmina, NBR 1 10 10 10 10 10 4,3 1
149B12570N Giunto ZKT, femmina/femmina, NBR 1 1/4 10 10 10 0,5 10 4,3 1
149B12571N Giunto ZKT, femmina/femmina, NBR 1 1/2 10 10 10 0,5 10 4,3 1
149B12572N Giunto ZKT, femmina/femmina, NBR 2 10 10 10 0,5 10 4,3 1
149B12573N Giunto ZKT, femmina/femmina, NBR 2 1/2 10 10 10 0,5 10 4,3 1
149B12574N Giunto ZKT, femmina/femmina, NBR 3 10 10 10 0,5 10 4,3 1
Dimensioni a pagina 141

140
