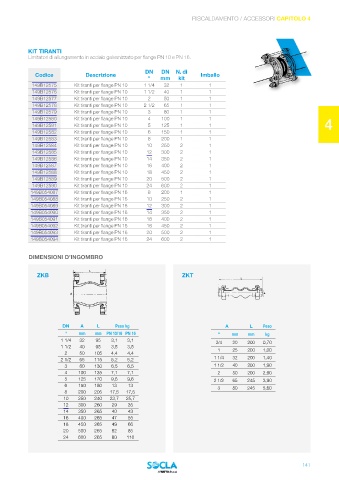

Page 143 - WATTS - CATALOGO SOCLA

1
RISCALDAMENTO / ACCESSORI CAPITOLO 4

KIT TIRANTI 2
Limitatori di allungamento in acciaio galvanizzato per flange PN 10 e PN 16.

DN DN N. di
Codice Descrizione Imballo
" mm kit
149B12575 Kit tiranti per flange PN 10 1 1/4 32 1 1 3
149B12576 Kit tiranti per flange PN 10 1 1/2 40 1 1
149B12577 Kit tiranti per flange PN 10 2 50 1 1
149B12578 Kit tiranti per flange PN 10 2 1/2 65 1 1
149B12579 Kit tiranti per flange PN 10 3 80 1 1
149B12580 Kit tiranti per flange PN 10 4 100 1 1
149B12581 Kit tiranti per flange PN 10 5 125 1 1 4
149B12582 Kit tiranti per flange PN 10 6 150 1 1
149B12583 Kit tiranti per flange PN 10 8 200 1 1
149B12584 Kit tiranti per flange PN 10 10 250 2 1
149B12585 Kit tiranti per flange PN 10 12 300 2 1
149B12586 Kit tiranti per flange PN 10 14 350 2 1 5
149B12587 Kit tiranti per flange PN 10 16 400 2 1
149B12588 Kit tiranti per flange PN 10 18 450 2 1
149B12589 Kit tiranti per flange PN 10 20 500 2 1
149B12590 Kit tiranti per flange PN 10 24 600 2 1
149B054087 Kit tiranti per flange PN 16 8 200 1 1
149B054088 Kit tiranti per flange PN 16 10 250 2 1 6
149B054089 Kit tiranti per flange PN 16 12 300 2 1
149B054090 Kit tiranti per flange PN 16 14 350 2 1
149B054091 Kit tiranti per flange PN 16 16 400 2 1
149B054092 Kit tiranti per flange PN 16 18 450 2 1
149B054093 Kit tiranti per flange PN 16 20 500 2 1 7
149B054094 Kit tiranti per flange PN 16 24 600 2 1

DIMENSIONI D’INGOMBRO
8
ZKB ZKT

9

DN A L Peso kg A L Peso
" mm mm PN 10/16 PN 16 " mm mm kg
1 1/4 32 95 3,1 3,1 3/4 20 200 0,70
1 1/2 40 95 3,5 3,5 10
2 50 105 4,4 4,4 1 25 200 1,00
2 1/2 65 115 5,2 5,2 1 1/4 32 200 1,40
3 80 130 6,5 6,5 1 1/2 40 200 1,90
4 100 135 7,1 7,1 2 50 200 2,60
5 125 170 9,6 9,6 2 1/2 65 245 3,90 11
6 150 180 13 13 3 80 245 5,60
8 200 205 17,5 17,5
10 250 240 23,7 25,7
12 300 260 29 35
14 350 265 40 43
16 400 265 47 55 12
18 450 265 49 66
20 500 265 62 85
24 600 265 80 110
