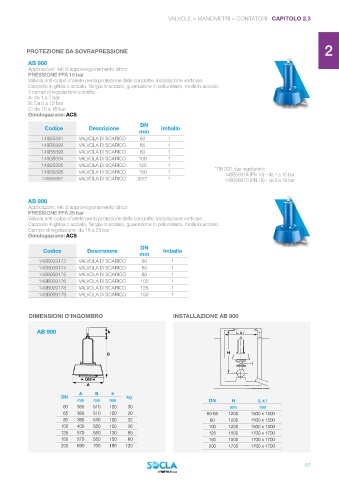

Page 59 - WATTS - CATALOGO SOCLA

1
VALVOLE – MANOMETRI – CONTATORI CAPITOLO 2.3

2
PROTEZIONE DA SOVRAPRESSIONE

AB 900
Applicazioni: reti di approvvigionamento idrico
PRESSIONE PFA 16 bar
Valvola anti-colpo d’ariete per la protezione delle condotte. Installazione verticale.
Cappello in ghisa o acciaio, flangia in acciaio, guarnizione in poliuretano, molla in acciaio. 3
3 campi di regolazione a scelta:
A: da 1 a 7 bar
B: Da 6 a 12 bar
C: da 10 a 16 bar
Omologazione: ACS

DN 4
Codice Descrizione Imballo
mm
149B5891 VALVOLA DI SCARICO 60 1
149B5892 VALVOLA DI SCARICO 65 1
149B5893 VALVOLA DI SCARICO 80 1
149B5894 VALVOLA DI SCARICO 100 1 5
149B5895 VALVOLA DI SCARICO 125 1 *DN 200, due regolazioni:
149B5896 VALVOLA DI SCARICO 150 1 149B5897A (PN 10) – da 1 a 10 bar
149b5897 VALVOLA DI SCARICO 200* 1 149B5897C (PN 16) – da 9 a 16 bar

6
AB 900
Applicazioni: reti di approvvigionamento idrico
PRESSIONE PFA 25 bar
Valvola anti-colpo d’ariete per la protezione delle condotte. Installazione verticale.
Cappello in ghisa o acciaio, flangia in acciaio, guarnizione in poliuretano, molla in acciaio.
Campo di regolazione: da 16 a 25 bar
Omologazione: ACS 7

DN
Codice Descrizione Imballo
mm
149B009172 VALVOLA DI SCARICO 60 1
149B009174 VALVOLA DI SCARICO 65 1 8
149B009175 VALVOLA DI SCARICO 80 1
149B009176 VALVOLA DI SCARICO 100 1
149B009178 VALVOLA DI SCARICO 125 1
149B009179 VALVOLA DI SCARICO 150 1
9
DIMENSIONI D’INGOMBRO INSTALLAZIONE AB 900

AB 900
10

11

A B h
DN kg
mm mm mm DN H L x l
60 380 510 120 30 mm mm
65 380 510 120 30 60-65 1200 1500 x 1500
80 380 510 120 32 80 1200 1500 x 1500 12
100 400 520 120 36 100 1200 1500 x 1500
125 570 550 130 65 125 1500 1700 x 1700
150 570 550 150 80 150 1500 1700 x 1700
200 690 700 180 120 200 1700 1700 x 1700
13

57
