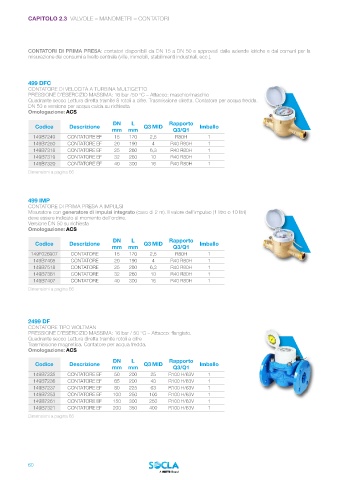

Page 62 - WATTS - CATALOGO SOCLA

CAPITOLO 2.3 VALVOLE – MANOMETRI – CONTATORI

CONTATORI DI PRIMA PRESA: contatori disponibili da DN 15 a DN 50 e approvati dalle aziende idriche e dai comuni per la
misurazione dei consumi a livello centrale (ville, immobili, stabilimenti industriali, ecc.).

499 DFC
CONTATORE DI VELOCITÀ A TURBINA MULTIGETTO
PRESSIONE D’ESERCIZIO MASSIMA: 16 bar /50 °C – Attacco: maschio/maschio
Quadrante secco Lettura diretta tramite 8 rotoli a cifre. Trasmissione diretta. Contatore per acqua fredda.
DN 50 e versione per acqua calda su richiesta
Omologazione: ACS
DN L Rapporto
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149B7249 CONTATORE EF 15 170 2,5 R80H 1
149B7250 CONTATORE EF 20 190 4 R40 R80H 1
149B7318 CONTATORE EF 25 260 6,3 R40 R80H 1
149B7319 CONTATORE EF 32 260 10 R40 R80H 1
149B7320 CONTATORE EF 40 300 16 R40 R80H 1
Dimensioni a pagina 66

499 IMP
CONTATORE DI PRIMA PRESA A IMPULSI
Misuratore con generatore di impulsi integrato (cavo di 2 m). Il valore dell’impulso (1 litro o 10 litri)
deve essere indicato al momento dell’ordine.
Versione DN 50 su richiesta
Omologazione: ACS
DN L Rapporto
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149F026907 CONTATORE 15 170 2,5 R80H 1
149B7405 CONTATORE 20 190 4 R40 R80H 1
149B7518 CONTATORE 25 260 6,3 R40 R80H 1
149B7361 CONTATORE 32 260 10 R40 R80H 1
149B7407 CONTATORE 40 300 16 R40 R80H 1
Dimensioni a pagina 66

2499 DF
CONTATORE TIPO WOLTMAN
PRESSIONE D’ESERCIZIO MASSIMA: 16 bar / 50 °C – Attacco: flangiato.
Quadrante secco Lettura diretta tramite rotoli a cifre
Trasmissione magnetica. Contatore per acqua fredda.
Omologazione: ACS
DN L Rapporto
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149B7235 CONTATORE EF 50 200 25 R100 H/63V 1
149B7236 CONTATORE EF 65 200 40 R100 H/63V 1
149B7237 CONTATORE EF 80 225 63 R100 H/63V 1
149B7253 CONTATORE EF 100 250 100 R100 H/63V 1
149B7261 CONTATORE EF 150 300 250 R100 H/63V 1
149B7321 CONTATORE EF 200 350 400 R100 H/63V 1
Dimensioni a pagina 65

60
