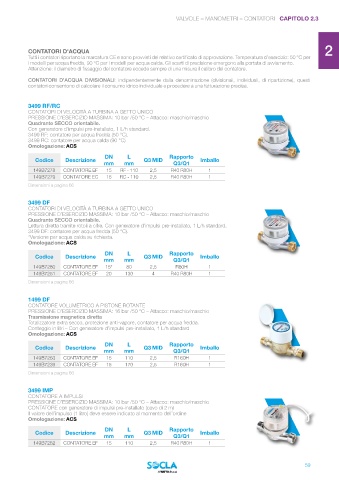

Page 61 - WATTS - CATALOGO SOCLA

1
VALVOLE – MANOMETRI – CONTATORI CAPITOLO 2.3

CONTATORI D’ACQUA 2
Tutti i contatori riportano la marcatura CE e sono provvisti del relativo certificato di approvazione. Temperatura d’esercizio: 50 °C per
i modelli per acqua fredda, 90 °C per i modelli per acqua calda. Gli scarti di precisione emergono alla portata di avviamento.
Attenzione: il diametro di fissaggio del contatore eccede sempre di una misura il calibro del contatore.

CONTATORI D’ACQUA DIVISIONALI: indipendentemente dalla denominazione (divisionali, individuali, di ripartizione), questi
contatori consentono di calcolare il consumo idrico individuale e procedere a una fatturazione precisa. 3

3499 RF/RC
CONTATORI DI VELOCITÀ A TURBINA A GETTO UNICO
PRESSIONE D’ESERCIZIO MASSIMA: 10 bar /50 °C – Attacco: maschio/maschio
Quadrante SECCO orientabile. 4
Con generatore d’impulsi pre-installato, 1 L/h standard.
3499 RF: contatore per acqua fredda (50 °C).
3499 RC: contatore per acqua calda (90 °C)
Omologazione: ACS

DN L Rapporto
Codice Descrizione Q3 MID Imballo 5
mm mm Q3/Q1
149B7278 CONTATORE EF 15 RF - 110 2,5 R40 R80H 1
149B7279 CONTATORE EC 15 RC - 110 2,5 R40 R80H 1
Dimensioni a pagina 66
6
3499 DF
CONTATORI DI VELOCITÀ A TURBINA A GETTO UNICO
PRESSIONE D’ESERCIZIO MASSIMA: 10 bar /50 °C – Attacco: maschio/maschio
Quadrante SECCO orientabile.
Lettura diretta tramite rotoli a cifre. Con generatore d’impulsi pre-installato, 1 L/h standard.
3499 DF: contatore per acqua fredda (50 °C). 7
*Versione per acqua calda su richiesta.
Omologazione: ACS

DN L Rapporto
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149B7280 CONTATORE EF 15* 80 2,5 R80H 1
149B7251 CONTATORE EF 20 130 4 R40 R80H 1 8
Dimensioni a pagina 66

1499 DF
CONTATORE VOLUMETRICO A PISTONE ROTANTE 9
PRESSIONE D’ESERCIZIO MASSIMA: 16 bar /50 °C – Attacco: maschio/maschio
Trasmissione magnetica diretta
Totalizzatore extra secco, protezione anti-vapore, contatore per acqua fredda.
Conteggio in litri – Con generatore d’impulsi pre-installato, 1 L/h standard
Omologazione: ACS

DN L Rapporto 10
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149B7263 CONTATORE EF 15 110 2,5 R160H 1
149B7239 CONTATORE EF 15 170 2,5 R160H 1
Dimensioni a pagina 66
11

3499 IMP
CONTATORE A IMPULSI
PRESSIONE D’ESERCIZIO MASSIMA: 10 bar /50 °C – Attacco: maschio/maschio
CONTATORE con generatore di impulsi pre-installato (cavo di 2 m)
Il valore dell’impulso (1 litro) deve essere indicato al momento dell’ordine
Omologazione: ACS 12
DN L Rapporto
Codice Descrizione Q3 MID Imballo
mm mm Q3/Q1
149B7262 CONTATORE EF 15 110 2,5 R40 R80H 1
13

59
