RITEGNO / VALVOLE A GUIDA ASSIALE CAPITOLO 3.1

2

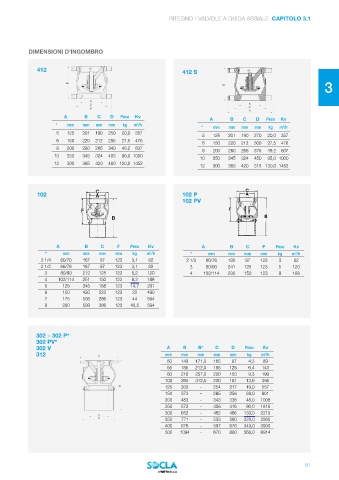

DIMENSIONI D’INGOMBRO

412 412 S

3
B
B

A
C A
D C
D
A B C D Peso Kv
A B C D Peso Kv
" mm mm mm mm kg m /h " mm mm mm mm kg m /h 4
3
3
5 125 201 190 250 20,0 357
5 125 201 190 270 20,0 357
6 150 220 212 285 27,5 476
6 150 220 212 300 27,5 476
8 200 280 266 340 49,2 607 8 200 280 266 375 49,2 607
10 250 345 324 405 90,0 1000 10 250 345 324 450 95,0 1000 5
12 300 365 420 460 120,0 1452
12 300 365 420 515 130,0 1452

102 102 P 6
102 PV

7

A B C F Peso Kv A B C F Peso Kv
" mm mm mm mm kg m /h " mm mm mm mm kg m /h
3
3
2 1/4 60/70 167 97 123 3,1 82 2 1/2 66/76 195 97 123 3 82
2 1/2 66/76 167 97 123 3,1 82 3 80/90 241 125 123 5 120
3 80/90 212 125 123 5,2 120 4 102/114 290 150 123 8 188 8
4 102/114 251 150 123 8,3 188
5 125 345 188 123 14,7 291
6 150 430 223 123 22 490
7 175 508 266 123 44 594
9
8 200 508 266 123 43,5 594

302 – 302 P*
302 PV* 10
302 V A B B* C D Peso Kv
312 C mm mm mm mm mm kg m /h
3
50 143 171,0 165 97 4,3 89
65 185 212,0 185 125 6,4 143
80 218 257,0 200 150 9,3 199
100 265 312,5 220 181 13,6 356 11
125 333 - 254 217 19,0 557
B
150 373 - 285 256 28,0 801
200 483 - 343 336 48,0 1008
250 572 - 406 416 90,0 1818
300 652 - 482 486 133,0 2210
A
D 350 771 - 533 580 226,0 2560 12
400 876 - 597 676 343,0 3930
500 1094 - 670 880 560,0 6914

13
