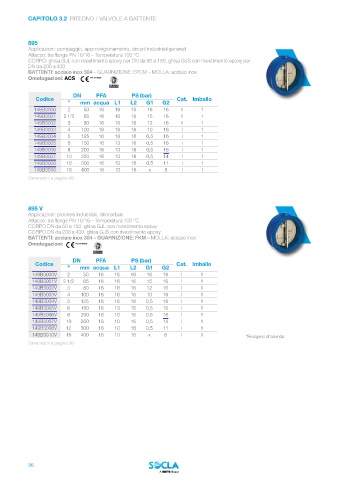

Page 98 - WATTS - CATALOGO SOCLA

CAPITOLO 3.2 RITEGNO / VALVOLE A BATTENTE

895
Applicazioni: pompaggio, approvvigionamento, circuiti industriali generali
Attacco: tra flange PN 10/16 – Temperatura 100 °C
CORPO: ghisa GJL con rivestimento epoxy per DN da 50 a 150, ghisa GJS con rivestimento epoxy per
DN da 200 a 400
BATTENTI: acciaio inox 304 – GUARNIZIONE: EPDM – MOLLA: acciaio inox
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3000 2 50 16 16 16 16 16 I 1
149B3001 2 1/2 65 16 16 16 15 16 I 1
149B3002 3 80 16 16 16 12 16 I 1
149B3003 4 100 16 16 16 10 16 I 1
149B3004 5 125 16 16 16 0,5 16 I 1
149B3005 6 150 16 13 16 0,5 16 I 1
149B3006 8 200 16 10 16 0,5 16 I 1
149B3007 10 250 16 10 16 0,5 14 I 1
149B3008 12 300 16 10 16 0,5 11 I 1
149B3010 16 400 16 10 16 x 8 I 1
Dimensioni a pagina 99

895 V
Applicazioni: processi industriali, idrocarburi
Attacco: tra flange PN 10/16 – Temperatura 100 °C
CORPO DN da 50 a 150: ghisa GJL con rivestimento epoxy
CORPO DN da 200 a 400: ghisa GJS con rivestimento epoxy
BATTENTI: acciaio inox 304 – GUARNIZIONE: FKM – MOLLA: acciaio inox
Omologazioni: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3000V 2 50 16 16 16 16 16 I 1
149B3001V 2 1/2 65 16 16 16 15 16 I 1
149B3002V 3 80 16 16 16 12 16 I 1
149B3003V 4 100 16 16 16 10 16 I 1
149B3004V 5 125 16 16 16 0,5 16 I 1
149B3005V 6 150 16 13 16 0,5 16 I 1
149B3006V 8 200 16 10 16 0,5 16 I 1
149B3007V 10 250 16 10 16 0,5 14 I 1
149B3008V 12 300 16 10 16 0,5 11 I 1
149B3010V 16 400 16 10 16 x 8 I 1 *Rivolgersi all’azienda.
Dimensioni a pagina 99

96
