1

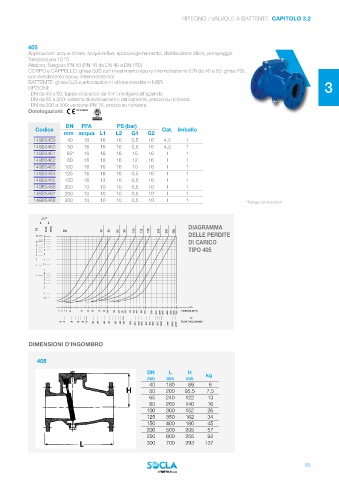

RITEGNO / VALVOLE A BATTENTE CAPITOLO 3.2

405 2
Applicazioni: acque chiare, acque reflue, approvvigionamento, distribuzione idrica, pompaggio
Temperatura 70 °C.
Attacco: flangiato PN 10 (PN 16 da DN 40 a DN 150)
CORPO e CAPPELLO: ghisa GJS con rivestimento epoxy interno/esterno (DN da 40 a 50: ghisa FGL
con rivestimento epoxy interno/esterno)
BATTENTE: ghisa GJS e articolazioni in ottone rivestite in NBR
OPZIONI: 3
. DN da 40 a 50: tappo di scarico da 1/4", rivolgersi all’azienda
. DN da 65 a 300: sistema di sollevamento del battente, prezzo su richiesta
. DN da 200 a 300: versione PN 16, prezzo su richiesta
Omologazioni: PED 2014/68/UE

DN PFA PS (bar) 4
Codice Cat. Imballo
mm acqua L1 L2 G1 G2
149B3459 40 16 16 16 0,5 16 4,3 1
149B3460 50 16 16 16 0,5 16 4,3 1
149B3461 65* 16 16 16 15 16 I 1
149B3462 80 16 16 16 12 16 I 1 5
149B3463 100 16 16 16 10 16 I 1
149B3464 125 16 16 16 0,5 16 I 1
149B3465 150 16 13 16 0,5 16 I 1
149B3466 200 10 10 10 0,5 10 I 1
149B3467 250 10 10 10 0,5 10 I 1 6
149B3468 300 10 10 10 0,5 10 I 1 *Flange con 4 e 8 fori

P

PSI M/CE M/WC DN 40 50 65 80 100 125 150 200 250 300 DIAGRAMMA
15 10 DELLE PERDITE 7
8
10 7 6 DI CARICO
8
7 5
6 4 TIPO 405
5
4 3
3 2
1.5
2
1 8
.8
1 .7
.6
.5
.4
.3
.2
.15
9
5 6 7 8 10 20 30 40 60 80 100 150 200 250 300 400 500 600 800 1000 1500 2000 2500 3000 4000 5000 6000 7000 PORTATA M 3 /H
20 25 40 60 80 FLOW GALLON/MIN
100 150 200 300 400 600 800 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000 15000 20000 25000
10
DIMENSIONI D’INGOMBRO
405

DN L H
mm mm mm kg
40 180 89 6 11
50 200 95,5 7,5
65 240 122 13
80 260 140 16
100 300 152 26
125 350 162 34 12
150 400 180 45
200 500 205 57
250 600 255 92
300 700 293 137
13

95
