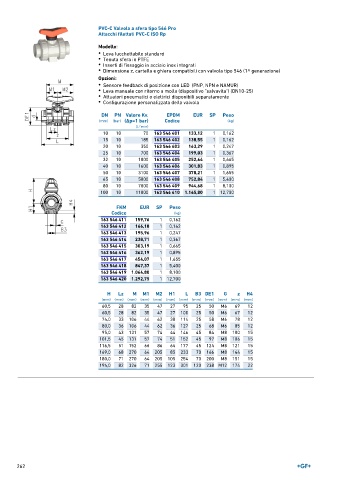

Page 262 - GEORGFISCHER - LISTINO 896

PVC-C Valvola a sfera tipo 546 Pro
Attacchi filettati PVC-C ISO Rp

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

DN PN Valore Kv. EPDM EUR SP Peso
(mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
10 10 70 163 546 401 133,12 1 0,162
15 10 185 163 546 402 138,55 1 0,162
20 10 350 163 546 403 163,29 1 0,247
25 10 700 163 546 404 199,03 1 0,367
32 10 1000 163 546 405 252,64 1 0,665
40 10 1600 163 546 406 301,83 1 0,895
50 10 3100 163 546 407 378,21 1 1,655
65 10 5000 163 546 408 752,84 1 5,400
80 10 7000 163 546 409 944,68 1 8,100
100 10 11000 163 546 410 1.145,80 1 12,700

FKM EUR SP Peso
Codice (kg)
163 546 411 159,76 1 0,162
163 546 412 166,18 1 0,162
163 546 413 195,96 1 0,247
163 546 414 238,71 1 0,367
163 546 415 303,19 1 0,665
163 546 416 362,19 1 0,895
163 546 417 454,07 1 1,655
163 546 418 847,37 1 5,400
163 546 419 1.064,80 1 8,100
163 546 420 1.292,75 1 12,700

H Lz M M1 M2 H1 L B3 DE1 G z H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60,5 28 82 35 47 27 95 25 50 M6 69 12
60,5 28 82 35 47 27 100 25 50 M6 67 12
74,0 33 106 44 62 30 114 25 58 M6 78 12
80,0 36 106 44 62 36 127 25 68 M6 85 12
95,0 43 131 57 74 44 146 45 84 M8 100 15
101,5 45 131 57 74 51 152 45 97 M8 106 15
116,5 51 152 66 86 64 177 45 124 M8 121 15
169,0 68 270 64 205 85 233 70 166 M8 144 15
180,0 71 270 64 205 105 254 70 200 M8 151 15
194,0 82 326 71 255 123 301 120 238 M12 174 22
