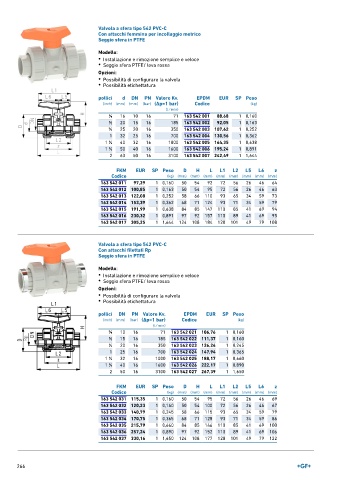

Page 266 - GEORGFISCHER - LISTINO 896
P. 266
Valvola a sfera tipo 542 PVC-C
Con attacchi femmina per incollaggio metrico
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 542 001 88,68 1 0,160
1 20 15 16 185 163 542 002 92,05 1 0,163
∕2
3 ∕4 25 20 16 350 163 542 003 107,62 1 0,252
1 32 25 16 700 163 542 004 130,56 1 0,362
1
1 ∕4 40 32 16 1000 163 542 005 164,35 1 0,638
1 50 40 16 1600 163 542 006 195,24 1 0,891
1 ∕2
2 63 50 16 3100 163 542 007 242,49 1 1,644
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
163 542 011 97,29 1 0,160 50 54 92 72 56 26 46 64
163 542 012 100,85 1 0,163 50 54 95 72 56 26 46 63
163 542 013 122,08 1 0,252 58 66 110 93 65 34 59 73
163 542 014 153,39 1 0,362 68 71 124 93 71 34 59 79
163 542 015 191,99 1 0,638 84 85 147 110 85 41 69 94
163 542 016 230,32 1 0,891 97 92 157 110 89 41 69 95
163 542 017 305,25 1 1,644 124 108 184 128 101 49 79 108
Valvola a sfera tipo 542 PVC-C
Con attacchi filettati Rp
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 163 542 021 106,76 1 0,160
1 15 16 185 163 542 022 111,37 1 0,160
∕2
3 ∕4 20 16 350 163 542 023 126,24 1 0,245
1 25 16 700 163 542 024 147,94 1 0,365
1
1 ∕4 32 16 1000 163 542 025 188,17 1 0,660
1 40 16 1600 163 542 026 222,17 1 0,890
1 ∕2
2 50 16 3100 163 542 027 267,39 1 1,650
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
163 542 031 115,35 1 0,160 50 54 95 72 56 26 46 69
163 542 032 120,23 1 0,160 50 54 100 72 56 26 46 67
163 542 033 140,79 1 0,245 58 66 115 93 65 34 59 79
163 542 034 170,75 1 0,365 68 71 128 93 71 34 59 86
163 542 035 215,79 1 0,660 84 85 146 110 85 41 69 100
163 542 036 257,24 1 0,890 97 92 152 110 89 41 69 106
163 542 037 330,16 1 1,650 124 108 177 128 101 49 79 122
266
