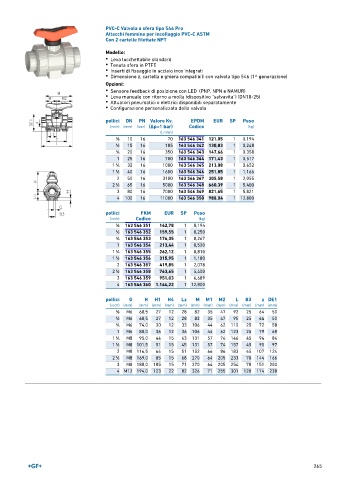

PVC-C Valvola a sfera tipo 546 Pro
Attacchi femmina per incollaggio PVC-C ASTM
Con 2 cartelle filettate NPT

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 70 163 546 341 121,05 1 0,194
1 15 16 185 163 546 342 130,83 1 0,248
∕2
3 ∕4 20 16 350 163 546 343 147,66 1 0,358
1 25 16 700 163 546 344 171,43 1 0,517
1
1 ∕4 32 16 1000 163 546 345 213,08 1 0,652
1 40 16 1600 163 546 346 251,85 1 1,166
1 ∕2
2 50 16 3100 163 546 347 305,58 1 2,055
1 65 16 5000 163 546 348 660,39 1 5,400
2 ∕2
3 80 16 7000 163 546 349 821,65 1 5,821
4 100 16 11000 163 546 350 988,04 1 12,800
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 163 546 351 142,78 1 0,194
∕8
1 ∕2 163 546 352 159,55 1 0,250
3 163 546 353 176,35 1 0,267
∕4
1 163 546 354 213,44 1 0,520
1 163 546 355 262,12
1 ∕4 1 0,810
1 163 546 356 315,95 1 1,180
1 ∕2
2 163 546 357 419,85 1 2,078
1 163 546 358 763,65 1 5,400
2 ∕2
3 163 546 359 951,03 1 6,689
4 163 546 360 1.144,22 1 12,800
pollici G H H1 H4 Lz M M1 M2 L B3 z DE1
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 M6 60,5 27 12 28 82 35 47 92 25 64 50
∕8
1 ∕2 M6 60,5 27 12 28 82 35 47 95 25 64 50
3 M6 74,0 30 12 33 106 44 62 110 25 72 58
∕4
1 M6 80,0 36 12 36 106 44 62 123 25 79 68
1 M8 95,0 44 15 43 131 57 74 146 45 94 84
1 ∕4
1
1 ∕2 M8 101,5 51 15 45 131 57 74 157 45 95 97
2 M8 116,5 64 15 51 152 66 86 183 45 107 124
1
2 ∕2 M8 169,0 85 15 68 270 64 205 233 70 144 166
3 M8 180,0 105 15 71 270 64 205 254 70 151 200
4 M12 194,0 123 22 82 326 71 255 301 120 174 238
