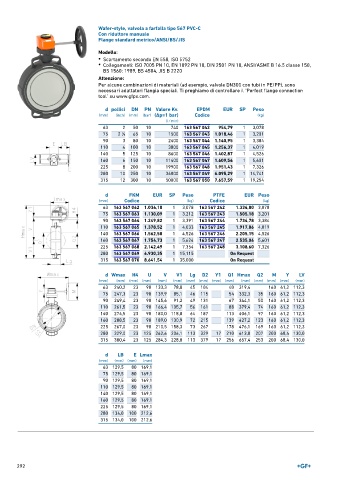

Page 292 - GEORGFISCHER - LISTINO 896

Wafer-style, valvola a farfalla tipo 567 PVC-C
Con riduttore manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 567 042 954,79 1 3,078
75 2 ∕2 65 10 1500 163 567 043 1.018,46 1 3,201
1
90 3 80 10 2400 163 567 044 1.140,95 1 3,384
110 4 100 10 3800 163 567 045 1.256,37 1 4,019
140 5 125 10 8600 163 567 046 1.402,87 1 4,526
160 6 150 10 11400 163 567 047 1.609,54 1 5,601
225 8 200 10 19900 163 567 048 1.951,43 1 7,326
280 10 250 10 34000 163 567 049 6.095,29 1 14,741
315 12 300 10 50000 163 567 050 7.657,59 1 19,254

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 163 567 062 1.034,18 1 3,078 163 567 242 1.334,80 3,078
75 163 567 063 1.130,09 1 3,212 163 567 243 1.505,18 3,201
90 163 567 064 1.249,82 1 3,391 163 567 244 1.734,78 3,384
110 163 567 065 1.378,52 1 4,033 163 567 245 1.917,86 4,019
140 163 567 066 1.562,50 1 4,526 163 567 246 2.205,15 4,526
160 163 567 067 1.754,73 1 5,624 163 567 247 2.535,06 5,601
225 163 567 068 2.142,49 1 7,354 163 567 248 3.108,60 7,326
280 163 567 069 6.930,35 1 15,115 On Request
315 163 567 070 8.641,54 1 35,000 On Request

d Wmax H4 U V V1 Lg D2 Y1 Q1 Hmax Q2 M Y LV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 240,2 23 90 133,3 78,8 45 104 40 319,4 160 61,2 112,3
75 247,3 23 90 139,9 85,1 46 115 54 332,3 35 160 61,2 112,3
90 249,4 23 90 145,6 91,2 49 131 67 344,1 50 160 61,2 112,3
110 261,5 23 90 166,4 105,7 56 161 88 379,4 74 160 61,2 112,3
140 274,5 23 90 180,0 118,8 64 187 113 406,1 97 160 61,2 112,3
160 288,5 23 90 189,0 130,9 72 215 139 427,2 123 160 61,2 112,3
225 267,0 23 90 210,5 158,3 73 267 178 476,1 169 160 61,2 112,3
280 329,0 23 125 262,6 206,1 113 329 17 210 613,0 207 200 68,4 130,0
315 380,4 23 125 284,3 228,8 113 379 17 256 657,4 253 200 68,4 130,0

d LB E Lmax
(mm) (mm) (mm) (mm)
63 129,5 80 169,1
75 129,5 80 169,1
90 129,5 80 169,1
110 129,5 80 169,1
140 129,5 80 169,1
160 129,5 80 169,1
225 129,5 80 169,1
280 134,0 100 212,6
315 134,0 100 212,6
