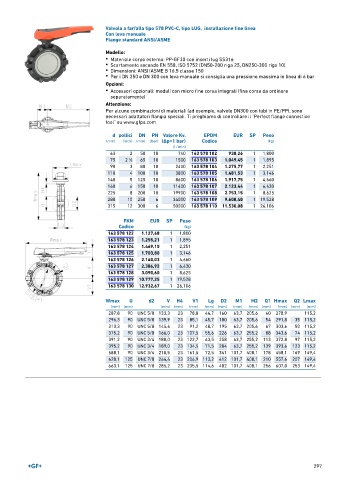

Page 297 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-C, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 578 102 938,26 1 1,800
75 2 ∕2 65 10 1500 163 578 103 1.049,45 1 1,895
1
90 3 80 10 2400 163 578 104 1.275,77 1 2,251
110 4 100 10 3800 163 578 105 1.481,53 1 3,146
140 5 125 10 8600 163 578 106 1.917,75 1 4,660
160 6 150 10 11400 163 578 107 2.123,44 1 6,430
225 8 200 10 19900 163 578 108 2.753,15 1 8,625
280 10 250 6 34000 163 578 109 9.608,40 1 19,528
315 12 300 6 50000 163 578 110 11.530,08 1 26,106

FKM EUR SP Peso
Codice (kg)
163 578 122 1.127,68 1 1,800
163 578 123 1.255,21 1 1,895
163 578 124 1.469,10 1 2,251
163 578 125 1.703,80 1 3,146
163 578 126 2.140,03 1 4,660
163 578 127 2.386,92 1 6,430
163 578 128 3.090,60 1 8,625
163 578 129 10.777,25 1 19,528
163 578 130 12.932,67 1 26,106

Wmax U d2 V H4 V1 Lg D2 M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
287,8 90 UNC 5/8 133,3 23 78,8 44,7 160 63,7 205,6 40 278,9 115,2
296,3 90 UNC 5/8 139,9 23 85,1 45,7 180 63,7 205,6 54 291,8 35 115,2
310,3 90 UNC 5/8 145,6 23 91,2 48,7 195 63,7 205,6 67 303,6 50 115,2
375,2 90 UNC 5/8 166,0 23 107,5 55,6 226 63,7 255,2 88 343,6 74 115,2
391,2 90 UNC 3/4 180,0 23 122,7 63,5 258 63,7 255,2 113 372,8 97 115,2
395,2 90 UNC 3/4 189,0 23 134,5 71,5 284 63,7 255,2 139 393,6 123 115,2
588,1 90 UNC 3/4 210,5 23 161,5 72,5 341 101,7 408,1 178 458,1 169 149,4
628,1 125 UNC 7/8 264,4 23 206,9 113,2 412 101,7 408,1 210 557,6 207 149,4
663,1 125 UNC 7/8 285,2 23 235,5 114,6 482 101,7 408,1 256 607,0 253 149,4
