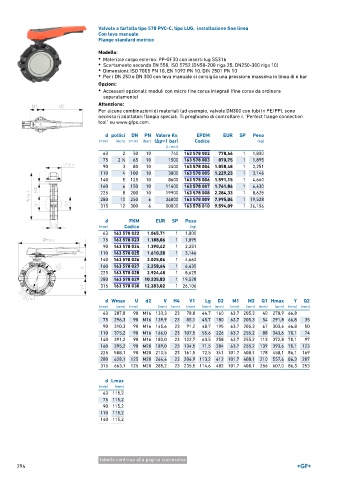

Page 294 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-C, tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 578 002 778,46 1 1,800
75 2 ∕2 65 10 1500 163 578 003 870,75 1 1,895
1
90 3 80 10 2400 163 578 004 1.058,48 1 2,251
110 4 100 10 3800 163 578 005 1.229,23 1 3,146
140 5 125 10 8600 163 578 006 1.591,15 1 4,660
160 6 150 10 11400 163 578 007 1.761,86 1 6,430
225 8 200 10 19900 163 578 008 2.284,33 1 8,625
280 10 250 6 34000 163 578 009 7.995,04 1 19,528
315 12 300 6 50000 163 578 010 9.594,09 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 163 578 022 1.065,71 1 1,800
75 163 578 023 1.188,06 1 1,895
90 163 578 024 1.390,42 1 2,251
110 163 578 025 1.610,28 1 3,146
140 163 578 026 2.025,06 1 4,660
160 163 578 027 2.258,64 1 6,430
225 163 578 028 2.924,48 1 8,625
280 163 578 029 10.235,83 1 19,528
315 163 578 030 12.283,02 1 26,106

d Wmax U d2 V H4 V1 Lg D2 M1 M2 Q1 Hmax Y Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 M16 133,3 23 78,8 44,7 160 63,7 205,3 40 278,9 66,8
75 296,3 90 M16 139,9 23 85,1 45,7 180 63,7 205,3 54 291,8 66,8 35
90 310,3 90 M16 145,6 23 91,2 48,7 195 63,7 205,3 67 303,6 66,8 50
110 375,2 90 M16 166,0 23 107,5 55,6 226 63,7 255,2 88 343,6 70,1 74
140 391,2 90 M16 180,0 23 122,7 63,5 258 63,7 255,2 113 372,8 70,1 97
160 395,2 90 M20 189,0 23 134,5 71,5 284 63,7 255,2 139 393,6 70,1 123
225 588,1 90 M20 210,5 23 161,5 72,5 341 101,7 408,1 178 458,1 86,1 169
280 628,1 125 M20 264,4 23 206,9 113,2 412 101,7 408,1 210 557,6 86,3 207
315 663,1 125 M20 285,2 23 235,5 114,6 482 101,7 408,1 256 607,0 86,3 253

d Lmax
(mm) (mm)
63 115,2
75 115,2
90 115,2
110 115,2
140 115,2

tabella continua alla pagina successiva
