Page 299 - GEORGFISCHER - LISTINO 896

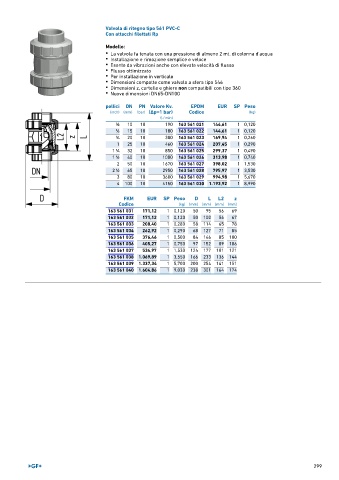

Valvola di ritegno tipo 561 PVC-C
Con attacchi filettati Rp

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 163 561 021 144,61 1 0,120
∕8
1 ∕2 15 10 180 163 561 022 144,61 1 0,120
3 20 10 380 163 561 023 169,94 1 0,260
∕4
1 25 10 460 163 561 024 207,45 1 0,290
1 32 10 850 163 561 025 299,37 1 0,490
1 ∕4
1
1 ∕2 40 10 1080 163 561 026 313,98 1 0,740
2 50 10 1670 163 561 027 398,02 1 1,530
1 65 10 2950 163 561 028 795,97 1 3,530
2 ∕2
3 80 10 3600 163 561 029 994,98 1 5,670
4 100 10 4150 163 561 030 1.193,92 1 8,990
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
163 561 031 171,12 1 0,120 50 95 56 69
163 561 032 171,12 1 0,120 50 100 56 67
163 561 033 208,40 1 0,280 58 114 65 78
163 561 034 262,92 1 0,290 68 127 71 85
163 561 035 376,46 1 0,500 84 146 85 100
163 561 036 405,27 1 0,750 97 152 89 106
163 561 037 534,97 1 1,530 124 177 101 121
163 561 038 1.069,89 1 3,550 166 233 136 144
163 561 039 1.337,34 1 5,700 200 254 141 151
163 561 040 1.604,86 1 9,030 238 301 164 174

299
