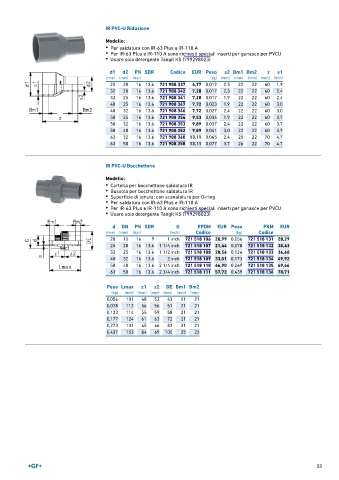

Page 33 - GEORGFISCHER - LISTINO 896

IR PVC-U Riduzione
Modello:
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d1 d2 PN SDR Codice EUR Peso s2 Bm1 Bm2 z s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
25 20 16 13.6 721 908 337 4,77 0,012 2,3 22 22 60 1,9
32 20 16 13.6 721 908 342 7,28 0,017 2,3 22 22 60 2,4
32 25 16 13.6 721 908 341 7,28 0,017 1,9 22 22 60 2,4
40 25 16 13.6 721 908 347 7,72 0,023 1,9 22 22 60 3,0
40 32 16 13.6 721 908 346 7,72 0,027 2,4 22 22 60 3,0
50 25 16 13.6 721 908 354 9,53 0,034 1,9 22 22 60 3,7
50 32 16 13.6 721 908 353 9,89 0,037 2,4 22 22 60 3,7
50 40 16 13.6 721 908 352 9,89 0,041 3,0 22 22 60 3,7
63 32 16 13.6 721 908 360 13,11 0,065 2,4 25 22 70 4,7
63 50 16 13.6 721 908 358 13,11 0,077 3,7 26 22 70 4,7

IR PVC-U Bocchettone
Modello:
• Cartella per bocchettone saldatura IR
• Bussola per bocchettone saldatura IR
• Superficie di tenuta: con scanalatura per O-ring
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d DN PN SDR G EPDM EUR Peso FKM EUR
(mm) (mm) (bar) (inch) Codice (kg) Codice
20 15 16 9 1 inch 721 518 106 20,99 0,056 721 518 131 28,29
25 20 16 13.6 1 1/4 inch 721 518 107 21,44 0,078 721 518 132 30,43
32 25 16 13.6 1 1/2 inch 721 518 108 28,56 0,124 721 518 133 36,60
40 32 16 13.6 2 inch 721 518 109 33,01 0,173 721 518 134 49,92
50 40 16 13.6 2 1/4 inch 721 518 110 46,90 0,269 721 518 135 69,64
63 50 16 13.6 2 3/4 inch 721 518 111 57,72 0,439 721 518 136 78,71

Peso Lmax z1 z2 DE Bm1 Bm2
(kg) (mm) (mm) (mm) (mm) (mm) (mm)
0,056 101 48 53 43 21 21
0,078 112 56 56 51 21 21
0,123 114 55 59 58 21 21
0,177 124 61 63 72 21 21
0,273 131 65 66 83 21 21
0,437 153 84 69 100 25 25

33
