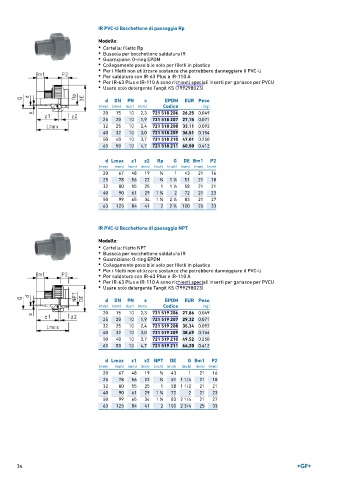

Page 34 - GEORGFISCHER - LISTINO 896

IR PVC-U Bocchettone di passaggio Rp
Modello:
• Cartella: filetto Rp
• Bussola per bocchettone saldatura IR
• Guarnizione: O-ring EPDM
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d DN PN s EPDM EUR Peso
(mm) (mm) (bar) (mm) Codice (kg)
20 15 10 2,3 721 518 206 26,25 0,049
25 20 10 1,9 721 518 207 27,15 0,071
32 25 10 2,4 721 518 208 33,11 0,092
40 32 10 3,0 721 518 209 36,51 0,154
50 40 10 3,7 721 518 210 47,01 0,250
63 50 10 4,7 721 518 211 60,50 0,412

d Lmax z1 z2 Rp G DE Bm1 P2
(mm) (mm) (mm) (mm) (inch) (inch) (mm) (mm) (mm)
20 67 48 19 1 ∕2 1 43 21 16
25 78 56 22 3 ∕4 1 ∕4 51 21 18
1
32 80 55 25 1 1 ∕2 58 21 21
1
40 90 61 29 1 ∕4 2 72 21 23
1
50 99 65 34 1 ∕2 2 ∕4 83 21 27
1
1
63 125 84 41 2 2 ∕4 100 25 33
3
IR PVC-U Bocchettone di passaggio NPT
Modello:
• Cartella: filetto NPT
• Bussola per bocchettone saldatura IR
• Guarnizione: O-ring EPDM
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d DN PN s EPDM EUR Peso
(mm) (mm) (bar) (mm) Codice (kg)
20 15 10 2,3 721 519 206 27,86 0,049
25 20 10 1,9 721 519 207 29,32 0,071
32 25 10 2,4 721 519 208 35,34 0,092
40 32 10 3,0 721 519 209 38,69 0,154
50 40 10 3,7 721 519 210 49,52 0,250
63 50 10 4,7 721 519 211 64,20 0,412

d Lmax z1 z2 NPT DE G Bm1 P2
(mm) (mm) (mm) (mm) (inch) (mm) (inch) (mm) (mm)
20 67 48 19 1 ∕2 43 1 21 16
25 78 56 22 3 ∕4 51 1 1/4 21 18
32 80 55 25 1 58 1 1/2 21 21
40 90 61 29 1 ∕4 72 2 21 23
1
50 99 65 34 1 ∕2 83 2 1/4 21 27
1
63 125 84 41 2 100 2 3/4 25 33
