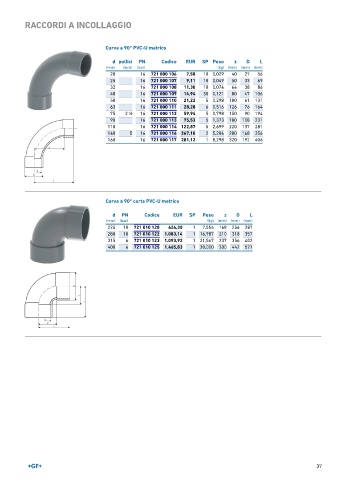

Page 37 - GEORGFISCHER - LISTINO 896

RACCORDI A INCOLLAGGIO

Curva a 90° PVC-U metrico

d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
20 16 721 000 106 7,58 10 0,029 40 27 56
25 16 721 000 107 9,11 10 0,049 50 33 69
32 16 721 000 108 11,30 10 0,074 64 38 86
40 16 721 000 109 14,94 30 0,121 80 47 106
50 16 721 000 110 21,22 5 0,298 100 61 131
63 16 721 000 111 28,28 6 0,516 126 76 164
75 2 ∕2 16 721 000 112 59,94 5 0,798 150 90 194
1
90 16 721 000 113 75,53 5 1,373 180 108 231
110 16 721 000 114 122,87 5 2,699 220 137 281
140 5 16 721 000 116 267,10 2 5,204 280 168 356
160 16 721 000 117 281,12 1 8,298 320 192 406

Curva a 90° corta PVC-U metrico

d PN Codice EUR SP Peso z D L
(mm) (bar) (kg) (mm) (mm) (mm)
225 10 721 010 120 424,30 1 7,554 168 256 287
280 10 721 010 122 1.083,14 1 16,987 210 318 357
315 6 721 010 123 1.093,92 1 21,567 237 356 402
400 6 721 010 125 1.465,83 1 30,000 300 442 521

37
