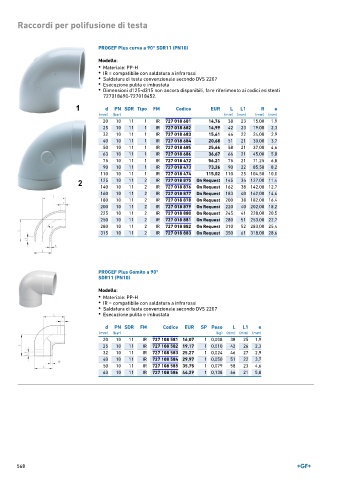

Page 568 - GEORGFISCHER - LISTINO 896

Raccordi per polifusione di testa

PROGEF Plus curva a 90° SDR11 (PN10)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207
• Esecuzione pulita e imbustata
• Dimensioni d125-d315 non ancora disponibili, fare riferimento ai codici esistenti
727018690-727018452.
d PN SDR Tipo FM Codice EUR L L1 R e
(mm) (bar) (mm) (mm) (mm) (mm)
20 10 11 1 IR 727 018 681 14,76 38 23 15,00 1,9
25 10 11 1 IR 727 018 682 14,99 42 23 19,00 2,3
32 10 11 1 IR 727 018 683 15,61 46 22 24,00 2,9
40 10 11 1 IR 727 018 684 20,68 51 21 30,00 3,7
50 10 11 1 IR 727 018 685 25,66 58 21 37,00 4,6
63 10 11 1 IR 727 018 686 36,67 66 21 45,00 5,8
75 10 11 1 IR 727 018 472 56,21 75 21 71,25 6,8
90 10 11 1 IR 727 018 473 73,26 90 22 85,50 8,2
110 10 11 1 IR 727 018 474 115,02 110 25 104,50 10,0
125 10 11 2 IR 727 018 875 On Request 145 34 127,00 11,4
140 10 11 2 IR 727 018 876 On Request 162 38 142,00 12,7
160 10 11 2 IR 727 018 877 On Request 183 40 162,00 14,6
180 10 11 2 IR 727 018 878 On Request 200 38 182,00 16,4
200 10 11 2 IR 727 018 879 On Request 220 40 202,00 18,2
225 10 11 2 IR 727 018 880 On Request 245 41 228,00 20,5
250 10 11 2 IR 727 018 881 On Request 280 51 253,00 22,7
280 10 11 2 IR 727 018 882 On Request 310 52 283,00 25,4
315 10 11 2 IR 727 018 883 On Request 350 61 318,00 28,6

PROGEF Plus Gomito a 90°
SDR11 (PN10)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207
• Esecuzione pulita e imbustata

d PN SDR FM Codice EUR SP Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
20 10 11 IR 727 108 581 16,07 1 0,008 38 25 1,9
25 10 11 IR 727 108 582 19,17 1 0,010 42 26 2,3
32 10 11 IR 727 108 583 25,27 1 0,024 46 27 2,9
40 10 11 IR 727 108 584 29,97 1 0,050 51 22 3,7
50 10 11 IR 727 108 585 35,75 1 0,079 58 23 4,6
63 10 11 IR 727 108 586 44,29 1 0,138 66 21 5,8

568
