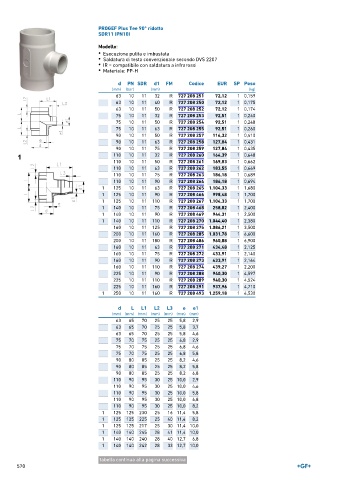

Page 570 - GEORGFISCHER - LISTINO 896
P. 570
PROGEF Plus Tee 90° ridotto
SDR11 (PN10)
Modello:
• Esecuzione pulita e imbustata
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Materiale: PP-H
d PN SDR d1 FM Codice EUR SP Peso
(mm) (bar) (mm) (kg)
63 10 11 32 IR 727 208 251 72,12 1 0,159
63 10 11 40 IR 727 208 250 72,12 1 0,175
63 10 11 50 IR 727 208 252 72,12 1 0,174
75 10 11 32 IR 727 208 253 92,51 1 0,240
75 10 11 50 IR 727 208 254 92,51 1 0,248
75 10 11 63 IR 727 208 255 92,51 1 0,260
90 10 11 50 IR 727 208 257 114,32 1 0,410
90 10 11 63 IR 727 208 258 127,84 1 0,431
90 10 11 75 IR 727 208 259 127,84 1 0,435
110 10 11 32 IR 727 208 260 164,39 1 0,648
110 10 11 50 IR 727 208 261 169,83 1 0,662
110 10 11 63 IR 727 208 262 183,55 1 0,669
110 10 11 75 IR 727 208 263 186,18 1 0,689
110 10 11 90 IR 727 208 264 186,18 1 0,694
1 125 10 11 63 IR 727 208 265 1.104,33 1 1,680
1 125 10 11 90 IR 727 208 466 998,48 1 1,700
1 125 10 11 110 IR 727 208 267 1.104,33 1 1,700
1 140 10 11 75 IR 727 208 468 258,02 1 2,400
1 140 10 11 90 IR 727 208 469 944,31 1 2,500
1 140 10 11 110 IR 727 208 270 1.044,40 1 2,380
160 10 11 125 IR 727 208 275 1.086,21 1 3,500
200 10 11 160 IR 727 208 285 1.031,78 1 6,600
200 10 11 180 IR 727 208 486 960,88 1 6,900
160 10 11 63 IR 727 208 271 434,48 1 2,125
160 10 11 75 IR 727 208 272 433,91 1 2,140
160 10 11 90 IR 727 208 273 433,91 1 2,164
160 10 11 110 IR 727 208 274 439,27 1 2,200
225 10 11 90 IR 727 208 288 940,30 1 4,597
225 10 11 110 IR 727 208 289 940,30 1 4,524
225 10 11 160 IR 727 208 291 937,96 1 4,710
1 250 10 11 160 IR 727 208 493 1.259,18 1 4,530
d L L1 L2 L3 e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 65 70 25 25 5,8 2,9
63 65 70 25 25 5,8 3,7
63 65 70 25 25 5,8 4,6
75 70 75 25 25 6,8 2,9
75 70 75 25 25 6,8 4,6
75 70 75 25 25 6,8 5,8
90 80 85 25 25 8,2 4,6
90 80 85 25 25 8,2 5,8
90 80 85 25 25 8,2 6,8
110 90 95 30 25 10,0 2,9
110 90 95 30 25 10,0 4,6
110 90 95 30 25 10,0 5,8
110 90 95 30 25 10,0 6,8
110 90 95 30 25 10,0 8,2
1 125 125 230 25 16 11,4 5,8
1 125 125 225 25 40 11,4 8,2
1 125 125 217 25 30 11,4 10,0
1 140 140 245 28 41 11,4 10,0
1 140 140 240 28 40 12,7 6,8
1 140 140 242 28 33 12,7 10,0
tabella continua alla pagina successiva
570
