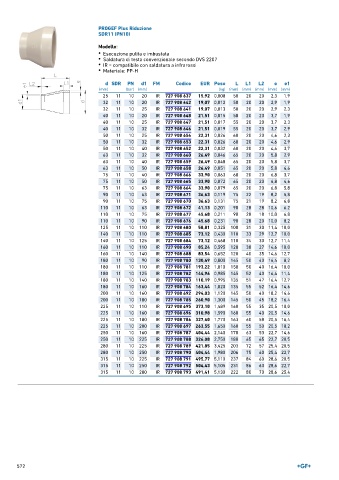

Page 572 - GEORGFISCHER - LISTINO 896

PROGEF Plus Riduzione
SDR11 (PN10)

Modello:
• Esecuzione pulita e imbustata
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Materiale: PP-H

d SDR PN d1 FM Codice EUR Peso L L1 L2 e e1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
25 11 10 20 IR 727 908 637 15,92 0,008 50 20 20 2,3 1,9
32 11 10 20 IR 727 908 642 19,07 0,012 50 20 20 2,9 1,9
32 11 10 25 IR 727 908 641 19,07 0,013 50 20 20 2,9 2,3
40 11 10 20 IR 727 908 648 21,51 0,015 58 20 23 3,7 1,9
40 11 10 25 IR 727 908 647 21,51 0,017 55 20 20 3,7 2,3
40 11 10 32 IR 727 908 646 21,51 0,019 55 20 20 3,7 2,9
50 11 10 25 IR 727 908 654 22,31 0,026 60 20 20 4,6 2,3
50 11 10 32 IR 727 908 653 22,31 0,026 60 20 20 4,6 2,9
50 11 10 40 IR 727 908 652 22,31 0,032 60 20 20 4,6 3,7
63 11 10 32 IR 727 908 660 26,49 0,046 65 20 20 5,8 2,9
63 11 10 40 IR 727 908 659 26,49 0,048 65 20 20 5,8 3,7
63 11 10 50 IR 727 908 658 26,49 0,051 65 20 20 5,8 4,6
75 11 10 40 IR 727 908 666 33,90 0,063 68 20 20 6,8 3,7
75 11 10 50 IR 727 908 665 33,90 0,072 65 20 20 6,8 4,6
75 11 10 63 IR 727 908 664 33,90 0,079 65 20 20 6,8 5,8
90 11 10 63 IR 727 908 671 36,63 0,119 75 22 19 8,2 5,8
90 11 10 75 IR 727 908 670 36,63 0,131 75 21 19 8,2 6,8
110 11 10 63 IR 727 908 672 41,13 0,201 90 28 28 10,6 6.2
110 11 10 75 IR 727 908 677 45,68 0,211 90 28 18 10,0 6,8
110 11 10 90 IR 727 908 676 45,68 0,231 90 28 20 10,0 8,2
125 11 10 110 IR 727 908 680 58,81 0,325 100 31 30 11,4 10,0
140 11 10 110 IR 727 908 685 73,12 0,430 110 33 29 12,7 10,0
140 11 10 125 IR 727 908 684 73,12 0,468 110 34 30 12,7 11,4
160 11 10 110 IR 727 908 690 85,24 0,595 120 38 27 14,6 10,0
160 11 10 140 IR 727 908 688 83,54 0,652 120 40 35 14,6 12,7
180 11 10 90 IR 727 908 780 130,49 0,800 145 50 40 16,4 8,2
180 11 10 110 IR 727 908 781 193,22 1,010 150 50 40 16,4 10,0
180 11 10 125 IR 727 908 782 144,96 0,985 145 52 40 16,4 11,4
180 11 10 140 IR 727 908 783 110,19 0,995 135 51 47 16,4 12,7
180 11 10 160 IR 727 908 784 163,44 1,020 135 55 52 16,4 14,6
200 11 10 160 IR 727 908 692 294,03 1,120 145 50 40 18,2 14,6
200 11 10 180 IR 727 908 785 260,90 1,300 145 50 45 18,2 16,4
225 11 10 110 IR 727 908 695 373,10 1,489 160 55 35 20,5 10,0
225 11 10 160 IR 727 908 696 310,98 1,590 160 55 40 20,5 14,6
225 11 10 180 IR 727 908 786 327,60 1,770 163 60 58 20,5 16,4
225 11 10 200 IR 727 908 697 263,55 1,650 160 55 50 20,5 18,2
250 11 10 160 IR 727 908 787 404,44 2,140 170 63 53 22,7 14,6
250 11 10 225 IR 727 908 788 326,08 2,750 180 65 65 22,7 20,5
280 11 10 225 IR 727 908 789 421,85 3,425 203 72 57 25,4 20,5
280 11 10 250 IR 727 908 790 404,44 1,980 206 75 60 25,4 22,7
315 11 10 225 IR 727 908 791 495,77 5,110 237 84 60 28,6 20,5
315 11 10 250 IR 727 908 792 504,43 5,105 231 86 63 28,6 22,7
315 11 10 280 IR 727 908 793 491,41 5,130 222 80 70 28,6 25,4

572
