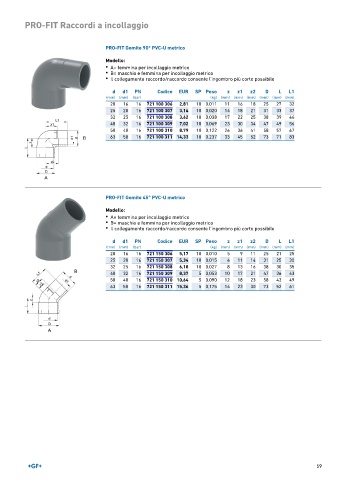

Page 59 - GEORGFISCHER - LISTINO 896
P. 59
PRO-FIT Raccordi a incollaggio
PRO-FIT Gomito 90° PVC-U metrico
Modello:
• A= femmina per incollaggio metrico
• B= maschio e femmina per incollaggio metrico
• Il collegamento raccordo/raccordo consente l'ingombro più corto possibile
d d1 PN Codice EUR SP Peso z z1 z2 D L L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 16 16 721 100 306 2,81 10 0,011 11 16 18 25 27 32
25 20 16 721 100 307 3,14 10 0,020 14 18 21 31 33 37
32 25 16 721 100 308 3,62 10 0,038 17 22 25 38 39 44
40 32 16 721 100 309 7,02 10 0,069 23 30 34 47 49 56
50 40 16 721 100 310 8,79 10 0,122 26 36 41 58 57 67
63 50 16 721 100 311 14,33 10 0,237 33 45 52 73 71 83
PRO-FIT Gomito 45° PVC-U metrico
Modello:
• A= femmina per incollaggio metrico
• B= maschio e femmina per incollaggio metrico
• Il collegamento raccordo/raccordo consente l'ingombro più corto possibile
d d1 PN Codice EUR SP Peso z z1 z2 D L L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 16 16 721 150 306 5,17 10 0,010 5 9 11 25 21 25
25 20 16 721 150 307 5,34 10 0,015 6 11 14 31 25 30
32 25 16 721 150 308 6,18 10 0,027 8 13 16 38 30 35
40 32 16 721 150 309 8,37 5 0,053 10 17 21 47 36 43
50 40 16 721 150 310 10,64 5 0,090 12 18 23 58 43 49
63 50 16 721 150 311 15,36 5 0,175 14 23 30 73 52 61
59
