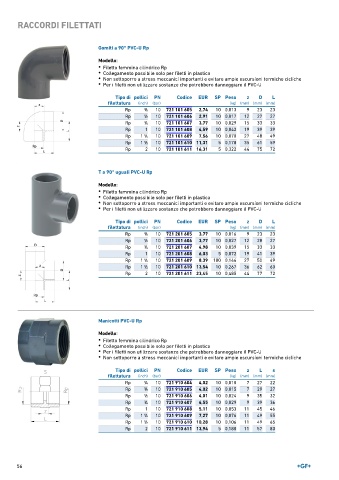

P. 56
RACCORDI FILETTATI
Gomiti a 90° PVC-U Rp
Modello:
• Filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
Tipo di pollici PN Codice EUR SP Peso z D L
filettatura (inch) (bar) (kg) (mm) (mm) (mm)
Rp 3 ∕8 10 721 101 605 2,74 10 0,013 9 23 23
Rp 1 ∕2 10 721 101 606 2,91 10 0,017 12 27 27
Rp 3 ∕4 10 721 101 607 3,77 10 0,029 15 33 33
Rp 1 10 721 101 608 4,59 10 0,042 19 39 39
Rp 1 ∕4 10 721 101 609 7,56 10 0,070 27 48 49
1
Rp 1 ∕2 10 721 101 610 11,31 5 0,178 35 61 59
1
Rp 2 10 721 101 611 16,31 5 0,322 44 75 72
T a 90° uguali PVC-U Rp
Modello:
• Filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
Tipo di pollici PN Codice EUR SP Peso z D L
filettatura (inch) (bar) (kg) (mm) (mm) (mm)
Rp 3 ∕8 10 721 201 605 3,77 10 0,016 9 23 23
Rp 1 ∕2 10 721 201 606 3,77 10 0,027 12 28 27
Rp 3 ∕4 10 721 201 607 4,98 10 0,039 15 33 33
Rp 1 10 721 201 608 6,03 5 0,072 19 41 39
Rp 1 ∕4 10 721 201 609 8,39 100 0,146 27 50 49
1
Rp 1 ∕2 10 721 201 610 13,54 10 0,267 36 62 60
1
Rp 2 10 721 201 611 23,45 10 0,485 44 77 72
Manicotti PVC-U Rp
Modello:
• Filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
Tipo di pollici PN Codice EUR SP Peso z L s
filettatura (inch) (bar) (kg) (mm) (mm) (mm)
Rp 1 ∕4 10 721 910 604 4,02 10 0,010 7 27 22
Rp 3 ∕8 10 721 910 605 4,02 10 0,015 7 29 27
Rp 1 ∕2 10 721 910 606 4,01 10 0,024 9 35 32
Rp 3 ∕4 10 721 910 607 4,55 10 0,029 9 39 36
Rp 1 10 721 910 608 5,11 10 0,053 11 45 46
Rp 1 ∕4 10 721 910 609 7,27 10 0,076 11 49 55
1
Rp 1 ∕2 10 721 910 610 10,28 10 0,106 11 49 65
1
Rp 2 10 721 910 611 13,94 5 0,180 11 57 80
