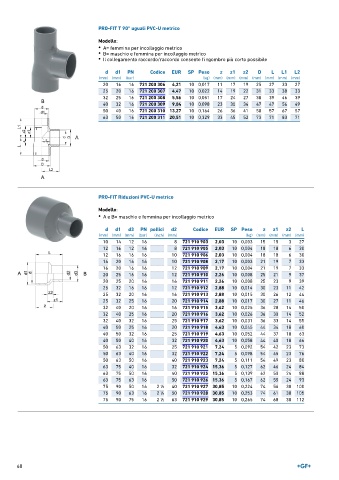

Page 60 - GEORGFISCHER - LISTINO 896

PRO-FIT T 90° uguali PVC-U metrico
Modello:
• A= femmina per incollaggio metrico
• B= maschio e femmina per incollaggio metrico
• Il collegamento raccordo/raccordo consente l'ingombro più corto possibile

d d1 PN Codice EUR SP Peso z z1 z2 D L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 16 16 721 200 306 4,21 10 0,017 11 17 19 25 27 33 27
25 20 16 721 200 307 4,47 10 0,022 14 19 22 31 33 38 33
32 25 16 721 200 308 5,56 10 0,051 17 24 27 38 39 46 39
40 32 16 721 200 309 9,04 10 0,098 23 30 34 47 47 56 49
50 40 16 721 200 310 13,27 10 0,164 26 36 41 58 57 67 57
63 50 16 721 200 311 20,51 10 0,329 33 45 52 73 71 83 71

PRO-FIT Riduzioni PVC-U metrico

Modello:
• A e B= maschio e femmina per incollaggio metrico

d d1 d3 PN pollici d2 Codice EUR SP Peso z z1 z2 L
(mm) (mm) (mm) (bar) (inch) (mm) (kg) (mm) (mm) (mm) (mm)
10 14 12 16 8 721 910 903 2,03 10 0,003 15 15 3 27
12 16 12 16 8 721 910 905 2,03 10 0,004 18 18 6 30
12 16 16 16 10 721 910 906 2,03 10 0,004 18 18 6 30
16 20 16 16 10 721 910 908 2,17 10 0,003 21 19 7 33
16 20 16 16 12 721 910 909 2,17 10 0,004 21 19 7 33
20 25 16 16 12 721 910 910 2,26 10 0,008 25 21 9 37
20 25 20 16 16 721 910 911 2,26 10 0,008 25 23 9 39
25 32 16 16 12 721 910 912 2,88 10 0,014 30 23 11 42
25 32 20 16 16 721 910 913 2,88 10 0,015 30 26 12 44
25 32 25 16 20 721 910 914 2,88 10 0,017 30 27 11 46
32 40 20 16 16 721 910 915 3,62 10 0,025 36 28 14 50
32 40 25 16 20 721 910 916 3,62 10 0,026 36 30 14 52
32 40 32 16 25 721 910 917 3,62 10 0,031 36 33 14 55
40 50 25 16 20 721 910 918 4,63 10 0,045 44 34 18 60
40 50 32 16 25 721 910 919 4,63 10 0,052 44 37 18 63
40 50 40 16 32 721 910 920 4,63 10 0,058 44 40 18 66
50 63 32 16 25 721 910 921 7,24 5 0,092 54 42 23 73
50 63 40 16 32 721 910 922 7,24 5 0,098 54 45 23 76
50 63 50 16 40 721 910 923 7,24 5 0,111 54 49 23 80
63 75 40 16 32 721 910 924 15,36 5 0,127 62 46 24 84
63 75 50 16 40 721 910 925 15,36 5 0,139 62 50 24 88
63 75 63 16 50 721 910 926 15,36 5 0,167 62 55 24 93
75 90 50 16 2 ∕2 40 721 910 927 30,85 10 0,224 74 56 30 100
1
1
75 90 63 16 2 ∕2 50 721 910 928 30,85 10 0,253 74 61 30 105
75 90 75 16 2 ∕2 63 721 910 929 30,85 10 0,265 74 68 30 112
1

60
