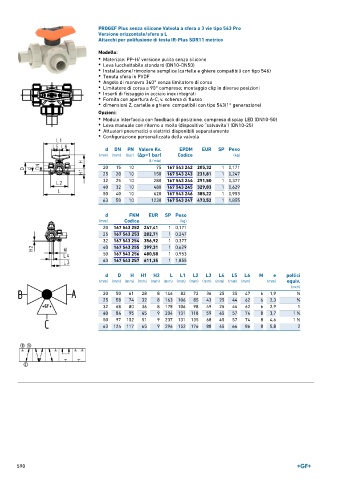

Page 590 - GEORGFISCHER - LISTINO 896

PROGEF Plus senza silicone Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a L
Attacchi per polifusione di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PVDF
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 75 167 543 242 205,32 1 0,171
25 20 10 150 167 543 243 231,81 1 0,247
32 25 10 280 167 543 244 291,50 1 0,377
40 32 10 480 167 543 245 329,03 1 0,629
50 40 10 620 167 543 246 385,22 1 0,953
63 50 10 1230 167 543 247 473,52 1 1,855

d FKM EUR SP Peso
(mm) Codice (kg)
20 167 543 252 247,41 1 0,171
25 167 543 253 282,71 1 0,247
32 167 543 254 356,92 1 0,377
40 167 543 255 399,31 1 0,629
50 167 543 256 480,58 1 0,953
63 167 543 257 611,35 1 1,855

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 61 28 8 146 82 72 36 25 35 47 6 1,9 1 ∕2
25 58 74 32 8 163 106 85 43 25 44 62 6 2,3 3 ∕4
32 68 80 36 8 178 106 98 49 25 44 62 6 2,9 1
40 84 95 45 9 204 131 118 59 45 57 74 8 3,7 1 ∕4
1
50 97 102 51 9 237 131 135 68 45 57 74 8 4,6 1 ∕2
1
63 124 117 65 9 296 152 176 88 45 66 86 8 5,8 2

590
