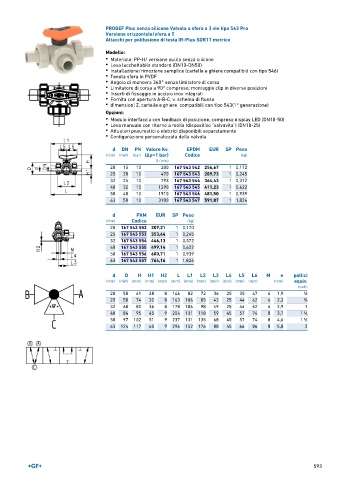

Page 593 - GEORGFISCHER - LISTINO 896

PROGEF Plus senza silicone Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a T
Attacchi per polifusione di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PVDF
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 200 167 543 542 256,67 1 0,172
25 20 10 470 167 543 543 289,73 1 0,245
32 25 10 793 167 543 544 364,43 1 0,372
40 32 10 1290 167 543 545 411,23 1 0,622
50 40 10 1910 167 543 546 481,50 1 0,939
63 50 10 3100 167 543 547 591,87 1 1,826

d FKM EUR SP Peso
(mm) Codice (kg)
20 167 543 552 309,21 1 0,170
25 167 543 553 353,44 1 0,245
32 167 543 554 446,13 1 0,372
40 167 543 555 499,14 1 0,622
50 167 543 556 600,71 1 0,939
63 167 543 557 764,16 1 1,826

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 61 28 8 146 82 72 36 25 35 47 6 1,9 1 ∕2
25 58 74 32 8 163 106 85 43 25 44 62 6 2,3 3 ∕4
32 68 80 36 8 178 106 98 49 25 44 62 6 2,9 1
40 84 95 45 9 204 131 118 59 45 57 74 8 3,7 1 ∕4
1
50 97 102 51 9 237 131 135 68 45 57 74 8 4,6 1 ∕2
1
63 124 117 65 9 296 152 176 88 45 66 86 8 5,8 2

593
