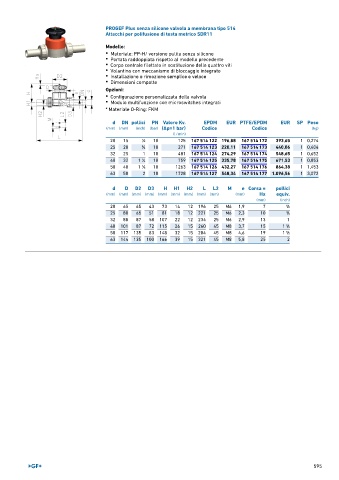

Page 595 - GEORGFISCHER - LISTINO 896

PROGEF Plus senza silicone valvola a membrana tipo 514
Attacchi per polifusione di testa metrico SDR11

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR PTFE/EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 167 514 122 196,88 167 514 172 393,65 1 0,274
25 20 3 ∕4 10 271 167 514 123 220,11 167 514 173 440,06 1 0,404
32 25 1 10 481 167 514 124 274,29 167 514 174 548,65 1 0,652
40 32 1 ∕4 10 759 167 514 125 335,78 167 514 175 671,53 1 0,853
1
50 40 1 ∕2 10 1263 167 514 126 432,27 167 514 176 864,38 1 1,453
1
63 50 2 10 1728 167 514 127 548,34 167 514 177 1.096,56 1 3,072

d D D2 D3 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 196 25 M6 1,9 7 1 ∕2
25 80 65 51 81 18 12 221 25 M6 2,3 10 3 ∕4
32 88 87 58 107 22 12 234 25 M6 2,9 13 1
40 101 87 72 115 26 15 260 45 M8 3,7 15 1 ∕4
1
50 117 135 83 148 32 15 284 45 M8 4,6 19 1 ∕2
1
63 144 135 100 166 39 15 321 45 M8 5,8 25 2

595
