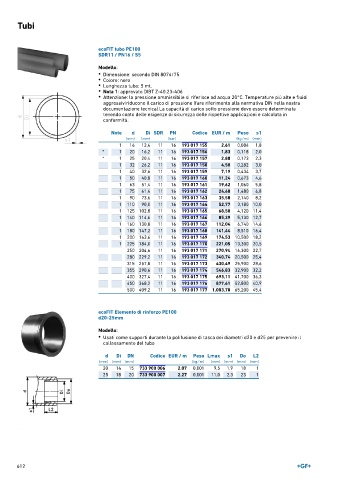

Page 612 - GEORGFISCHER - LISTINO 896

Tubi

ecoFIT tubo PE100
SDR11 / PN16 / S5

Modello:
• Dimensione: secondo DIN 8074/75
• Colore: nero
• Lunghezza tubo: 5 mt.
• Nota 1: approvato DIBT Z-40.23-406
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Note d Di SDR PN Codice EUR / m Peso s1
(mm) (mm) (bar) (kg ⁄ m) (mm)
1 16 12,4 11 16 193 017 155 2,61 0,084 1,8
* 1 20 16,2 11 16 193 017 156 1,83 0,118 2,0
* 1 25 20,4 11 16 193 017 157 2,88 0,173 2,3
1 32 26,2 11 16 193 017 158 4,58 0,282 3,0
1 40 32,6 11 16 193 017 159 7,19 0,434 3,7
1 50 40,8 11 16 193 017 160 11,24 0,673 4,6
1 63 51,4 11 16 193 017 161 19,62 1,060 5,8
1 75 61,4 11 16 193 017 162 24,68 1,480 6,8
1 90 73,6 11 16 193 017 163 35,58 2,140 8,2
1 110 90,0 11 16 193 017 164 52,77 3,180 10,0
1 125 102,8 11 16 193 017 165 68,58 4,120 11,4
1 140 114,6 11 16 193 017 166 85,29 5,130 12,7
1 160 130,8 11 16 193 017 167 112,04 6,740 14,6
1 180 147,2 11 16 193 017 168 141,44 8,510 16,4
1 200 163,6 11 16 193 017 169 174,53 10,500 18,2
1 225 184,0 11 16 193 017 170 221,05 13,300 20,5
250 204,6 11 16 193 017 171 270,94 16,300 22,7
280 229,2 11 16 193 017 172 340,74 20,500 25,4
315 257,8 11 16 193 017 173 430,49 25,900 28,6
355 290,6 11 16 193 017 174 546,83 32,900 32,2
400 327,4 11 16 193 017 175 693,11 41,700 36,3
450 368,2 11 16 193 017 176 877,61 52,800 40,9
500 409,2 11 16 193 017 177 1.083,70 65,200 45,4

ecoFIT Elemento di rinforzo PE100
d20-25mm

Modello:
• Usati come supporti durante la polifusione di tasca dei diametri d20 e d25 per prevenire il
collassamento del tubo
d Di DN Codice EUR / m Peso Lmax s1 Do L2
(mm) (mm) (mm) (kg ⁄ m) (mm) (mm) (mm) (mm)
20 14 15 733 900 006 2,07 0,001 9,5 1,9 18 1
25 18 20 733 900 007 2,27 0,001 11,0 2,3 23 1
