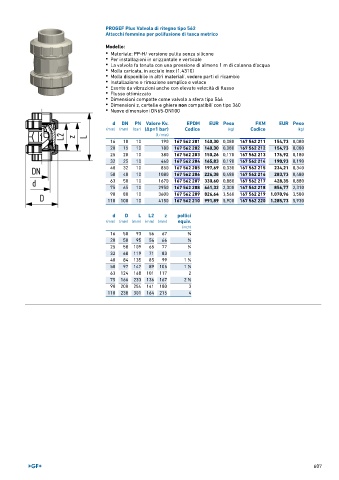

Page 607 - GEORGFISCHER - LISTINO 896

PROGEF Plus Valvola di ritegno tipo 562
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 10 190 167 562 201 140,30 0,080 167 562 211 154,73 0,080
20 15 10 180 167 562 202 140,30 0,080 167 562 212 154,73 0,080
25 20 10 380 167 562 203 150,26 0,170 167 562 213 176,92 0,180
32 25 10 460 167 562 204 165,83 0,190 167 562 214 190,93 0,190
40 32 10 850 167 562 205 197,69 0,330 167 562 215 234,21 0,340
50 40 10 1080 167 562 206 226,38 0,480 167 562 216 283,73 0,480
63 50 10 1670 167 562 207 330,60 0,880 167 562 217 428,35 0,880
75 65 10 2950 167 562 208 661,32 2,300 167 562 218 856,77 2,310
90 80 10 3600 167 562 209 826,64 3,560 167 562 219 1.070,96 3,580
110 100 10 4150 167 562 210 991,89 5,900 167 562 220 1.285,73 5,930

d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 93 56 67 3 ∕8
20 50 95 56 66 1 ∕2
25 58 109 65 77 3 ∕4
32 68 119 71 83 1
40 84 135 85 99 1 ∕4
1
50 97 147 89 105 1 ∕2
1
63 124 168 101 117 2
75 166 233 136 167 2 ∕2
1
90 200 254 141 180 3
110 238 301 164 215 4

607
