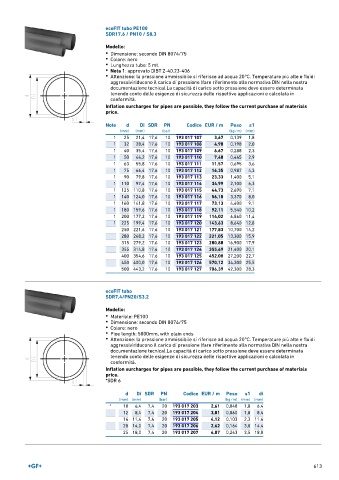

Page 613 - GEORGFISCHER - LISTINO 896

ecoFIT tubo PE100
SDR17,6 / PN10 / S8,3

Modello:
• Dimensione: secondo DIN 8074/75
• Colore: nero
• Lunghezza tubo: 5 mt.
• Nota 1: approvato DIBT Z-40.23-406
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Note d Di SDR PN Codice EUR / m Peso s1
(mm) (mm) (bar) (kg ⁄ m) (mm)
1 25 21,4 17,6 10 193 017 107 3,67 0,139 1,8
1 32 28,4 17,6 10 193 017 108 4,98 0,198 2,0
1 40 35,4 17,6 10 193 017 109 6,67 0,288 2,3
1 50 44,2 17,6 10 193 017 110 7,40 0,445 2,9
1 63 55,8 17,6 10 193 017 111 11,57 0,695 3,6
1 75 66,4 17,6 10 193 017 112 16,35 0,987 4,3
1 90 79,8 17,6 10 193 017 113 23,33 1,400 5,1
1 110 97,4 17,6 10 193 017 114 34,99 2,100 6,3
1 125 110,8 17,6 10 193 017 115 44,73 2,690 7,1
1 140 124,0 17,6 10 193 017 116 56,10 3,370 8,0
1 160 141,8 17,6 10 193 017 117 73,13 4,400 9,1
1 180 159,6 17,6 10 193 017 118 92,11 5,540 10,2
1 200 177,2 17,6 10 193 017 119 114,02 6,860 11,4
1 225 199,4 17,6 10 193 017 120 143,63 8,640 12,8
250 221,6 17,6 10 193 017 121 177,83 10,700 14,2
280 248,2 17,6 10 193 017 122 221,05 13,300 15,9
315 279,2 17,6 10 193 017 123 280,88 16,900 17,9
355 314,8 17,6 10 193 017 124 355,69 21,400 20,1
400 354,6 17,6 10 193 017 125 452,08 27,200 22,7
450 400,0 17,6 10 193 017 126 570,12 34,300 25,5
500 443,2 17,6 10 193 017 127 706,39 42,300 28,3

ecoFIT tubo
SDR7,4/PN20/S3,2

Modello:
• Materiale: PE100
• Dimensione: secondo DIN 8074/75
• Colore: nero
• Pipe length: 5000mm, with plain ends
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.
*SDR 6

d Di SDR PN Codice EUR / m Peso s1 di
(mm) (mm) (bar) (kg ⁄ m) (mm) (mm)
* 10 6,4 7,4 20 193 017 203 2,61 0,048 1,8 6,4
12 8,4 7,4 20 193 017 204 3,01 0,060 1,8 8,4
16 11,4 7,4 20 193 017 205 4,12 0,103 2,3 11,6
20 14,0 7,4 20 193 017 206 2,62 0,164 3,0 14,4
25 18,0 7,4 20 193 017 207 4,07 0,243 3,5 18,0
