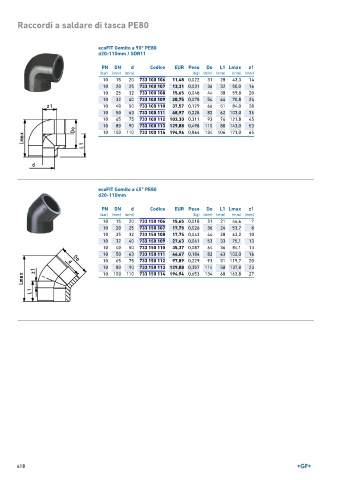

Page 618 - GEORGFISCHER - LISTINO 896

Raccordi a saldare di tasca PE80

ecoFIT Gomito a 90° PE80
d20-110mm / SDR11

PN DN d Codice EUR Peso Do L1 Lmax z1
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm)
10 15 20 733 100 106 11,48 0,022 31 28 43,3 14
10 20 25 733 100 107 13,31 0,031 36 32 50,0 16
10 25 32 733 100 108 15,65 0,048 44 38 59,8 20
10 32 40 733 100 109 20,75 0,078 54 44 70,8 24
10 40 50 733 100 110 37,57 0,129 66 51 84,0 28
10 50 63 733 100 111 48,97 0,228 82 62 103,0 35
10 65 75 733 100 112 103,30 0,311 93 76 121,8 45
10 80 90 733 100 113 129,88 0,498 110 88 143,0 53
10 100 110 733 100 114 194,94 0,864 134 106 173,0 65

ecoFIT Gomito a 45° PE80
d20-110mm

PN DN d Codice EUR Peso Do L1 Lmax z1
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm)
10 15 20 733 150 106 15,65 0,018 31 21 46,6 7
10 20 25 733 150 107 17,75 0,026 36 24 53,7 8
10 25 32 733 150 108 17,75 0,043 44 28 63,2 10
10 32 40 733 150 109 27,63 0,061 53 33 75,1 13
10 40 50 733 150 110 35,37 0,087 64 36 84,1 13
10 50 63 733 150 111 46,67 0,184 82 43 102,0 16
10 65 75 733 150 112 97,89 0,229 93 51 119,7 20
10 80 90 733 150 113 129,88 0,357 114 58 137,8 23
10 100 110 733 150 114 194,94 0,653 134 68 163,8 27

618
