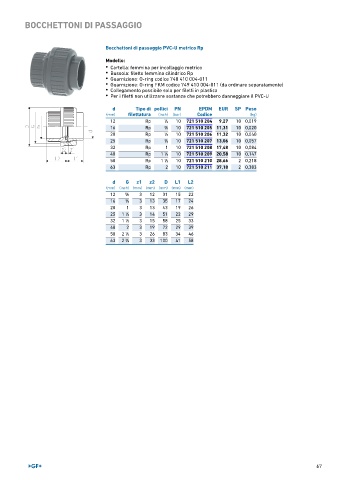

Page 67 - GEORGFISCHER - LISTINO 896

BOCCHETTONI DI PASSAGGIO

Bocchettoni di passaggio PVC-U metrico Rp

Modello:
• Cartella: femmina per incollaggio metrico
• Bussola: filetto femmina cilindrico Rp
• Guarnizione: O-ring codice 748 410 004-011
• Guarnizione: O-ring FKM codice 749 410 004-011 (da ordinare separatamente)
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN EPDM EUR SP Peso
(mm) filettatura (inch) (bar) Codice (kg)
12 Rp 1 ∕4 10 721 510 204 9,27 10 0,019
16 Rp 3 ∕8 10 721 510 205 11,31 10 0,020
20 Rp 1 ∕2 10 721 510 206 11,32 10 0,040
25 Rp 3 ∕4 10 721 510 207 13,06 10 0,057
32 Rp 1 10 721 510 208 17,48 10 0,084
40 Rp 1 ∕4 10 721 510 209 20,58 10 0,147
1
50 Rp 1 ∕2 10 721 510 210 28,66 2 0,218
1
63 Rp 2 10 721 510 211 37,18 2 0,383
d G z1 z2 D L1 L2
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
12 5 ∕8 3 12 31 15 22
16 3 ∕4 3 13 35 17 24
20 1 3 13 43 19 26
25 1 ∕4 3 14 51 22 29
1
32 1 ∕2 3 15 58 25 33
1
40 2 3 19 72 29 39
50 2 ∕4 3 26 83 34 46
1
63 2 ∕4 3 33 100 41 58
3

67
