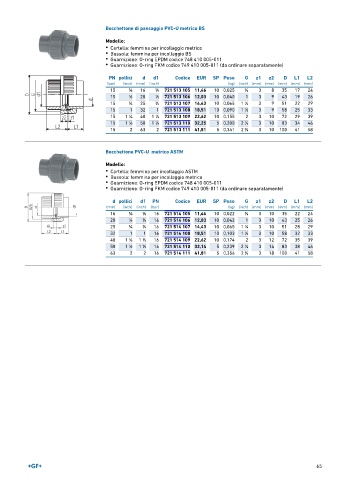

Page 65 - GEORGFISCHER - LISTINO 896

Bocchettone di passaggio PVC-U metrico BS
Modello:
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio BS
• Guarnizione: O-ring EPDM codice 748 410 005-011
• Guarnizione: O-ring FKM codice 749 410 005-011 (da ordinare separatamente)

PN pollici d d1 Codice EUR SP Peso G z1 z2 D L1 L2
(bar) (inch) (mm) (inch) (kg) (inch) (mm) (mm) (mm) (mm) (mm)
15 3 ∕8 16 3 ∕8 721 513 105 11,46 10 0,025 3 ∕4 3 8 35 17 24
15 1 ∕2 20 1 ∕2 721 513 106 12,03 10 0,040 1 3 9 43 19 26
15 3 ∕4 25 3 ∕4 721 513 107 14,43 10 0,065 1 ∕4 3 9 51 22 29
1
15 1 32 1 721 513 108 18,51 10 0,090 1 ∕2 3 9 58 25 33
1
15 1 ∕4 40 1 ∕4 721 513 109 22,62 10 0,155 2 3 10 72 29 39
1
1
15 1 ∕2 50 1 ∕2 721 513 110 32,25 5 0,200 2 ∕4 3 10 83 34 46
1
1
1
3
15 2 63 2 721 513 111 41,81 5 0,341 2 ∕4 3 10 100 41 58
Bocchettone PVC-U metrico ASTM
Modello:
• Cartella: femmina per incollaggio ASTM
• Bussola: femmina per incollaggio metrico
• Guarnizione: O-ring EPDM codice 748 410 005-011
• Guarnizione: O-ring FKM codice 749 410 005-011 (da ordinare separatamente)

d pollici d1 PN Codice EUR SP Peso G z1 z2 D L1 L2
(mm) (inch) (inch) (bar) (kg) (inch) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 3 ∕8 16 721 514 105 11,46 10 0,022 3 ∕4 3 10 35 22 24
20 1 ∕2 1 ∕2 16 721 514 106 12,03 10 0,042 1 3 10 43 25 26
25 3 ∕4 3 ∕4 16 721 514 107 14,43 10 0,065 1 ∕4 3 10 51 28 29
1
32 1 1 16 721 514 108 18,51 10 0,103 1 ∕2 3 10 58 32 33
1
40 1 ∕4 1 ∕4 16 721 514 109 22,62 10 0,174 2 3 12 72 35 39
1
1
50 1 ∕2 1 ∕2 16 721 514 110 32,14 5 0,239 2 ∕4 3 14 83 38 46
1
1
1
63 2 2 16 721 514 111 41,81 5 0,356 2 ∕4 3 18 100 41 58
3

65
