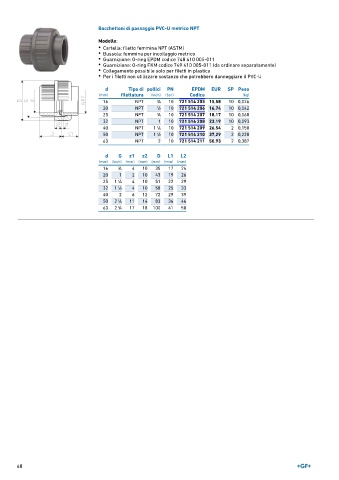

Page 68 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio PVC-U metrico NPT
Modello:
• Cartella: filetto femmina NPT (ASTM)
• Bussola: femmina per incollaggio metrico
• Guarnizione: O-ring EPDM codice 748 410 005-011
• Guarnizione: O-ring FKM codice 749 410 005-011 (da ordinare separatamente)
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN EPDM EUR SP Peso
(mm) filettatura (inch) (bar) Codice (kg)
16 NPT 3 ∕8 10 721 514 205 15,58 10 0,026
20 NPT 1 ∕2 10 721 514 206 16,74 10 0,042
25 NPT 3 ∕4 10 721 514 207 18,17 10 0,068
32 NPT 1 10 721 514 208 23,19 10 0,093
40 NPT 1 ∕4 10 721 514 209 26,54 2 0,150
1
50 NPT 1 ∕2 10 721 514 210 37,29 2 0,228
1
63 NPT 2 10 721 514 211 50,93 2 0,387

d G z1 z2 D L1 L2
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
16 3 ∕4 4 10 35 17 24
20 1 2 10 43 19 26
25 1 ∕4 4 10 51 22 29
1
32 1 ∕2 4 10 58 25 33
1
40 2 6 12 72 29 39
50 2 ∕4 11 14 83 34 46
1
3
63 2 ∕4 17 18 100 41 58
