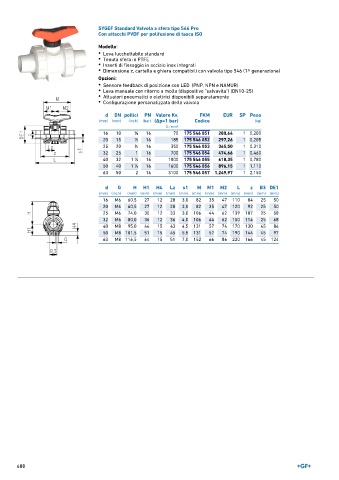

SYGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi PVDF per polifusione di tasca ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 70 175 546 051 280,64 1 0,200
20 15 1 ∕2 16 185 175 546 052 297,26 1 0,205
25 20 3 ∕4 16 350 175 546 053 365,50 1 0,310
32 25 1 16 700 175 546 054 474,66 1 0,460
40 32 1 ∕4 16 1000 175 546 055 618,35 1 0,780
1
50 40 1 ∕2 16 1600 175 546 056 896,15 1 1,110
1
63 50 2 16 3100 175 546 057 1.249,97 1 2,150
d G H H1 H4 Lz s1 M M1 M2 L z B3 DE1
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 3,0 82 35 47 110 84 25 50
20 M6 60,5 27 12 28 3,0 82 35 47 120 92 25 50
25 M6 74,0 30 12 33 3,0 106 44 62 139 107 25 58
32 M6 80,0 36 12 36 4,0 106 44 62 150 114 25 68
40 M8 95,0 44 15 43 4,5 131 57 74 170 130 45 84
50 M8 101,5 51 15 45 5,5 131 57 74 190 144 45 97
63 M8 116,5 64 15 51 7,0 152 66 86 220 166 45 124
