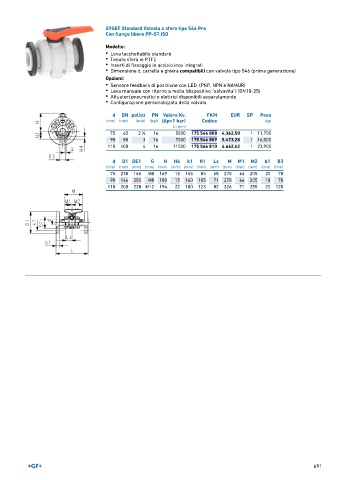

Page 691 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange libere PP-ST ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 5000 175 546 808 4.362,50 1 11,700
1
90 80 3 16 7000 175 546 809 5.473,28 1 16,000
110 100 4 16 11000 175 546 810 6.662,42 1 23,900

d D1 DE1 G H H4 k1 H1 Lz M M1 M2 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 238 166 M8 169 15 145 85 68 270 64 205 20 70
90 166 200 M8 180 15 160 105 71 270 64 205 18 70
110 200 238 M12 194 22 180 123 82 326 71 255 20 120

691
