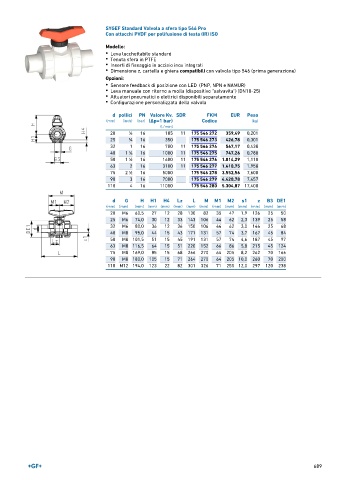

SYGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi PVDF per polifusione di testa (IR) ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici PN Valore Kv. SDR FKM EUR Peso
(mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 16 185 11 175 546 272 359,49 0,201
25 3 ∕4 16 350 175 546 273 426,78 0,301
32 1 16 700 11 175 546 274 547,17 0,438
40 1 ∕4 16 1000 11 175 546 275 747,26 0,780
1
50 1 ∕2 16 1600 11 175 546 276 1.014,29 1,110
1
63 2 16 3100 11 175 546 277 1.410,75 1,958
75 2 ∕2 16 5000 175 546 278 3.552,56 7,600
1
90 3 16 7000 175 546 279 4.420,78 7,457
110 4 16 11000 175 546 280 5.304,87 17,400
d G H H1 H4 Lz L M M1 M2 s1 z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 M6 60,5 27 12 28 130 82 35 47 1,9 126 25 50
25 M6 74,0 30 12 33 143 106 44 62 2,3 139 25 58
32 M6 80,0 36 12 36 150 106 44 62 3,0 146 25 68
40 M8 95,0 44 15 43 171 131 57 74 3,7 167 45 84
50 M8 101,5 51 15 45 191 131 57 74 4,6 187 45 97
63 M8 116,5 64 15 51 220 152 66 86 5,8 215 45 124
75 M8 169,0 85 15 68 266 270 64 205 8,2 262 70 166
90 M8 180,0 105 15 71 264 270 64 205 10,0 260 70 200
110 M12 194,0 123 22 82 301 326 71 255 12,0 297 120 238
