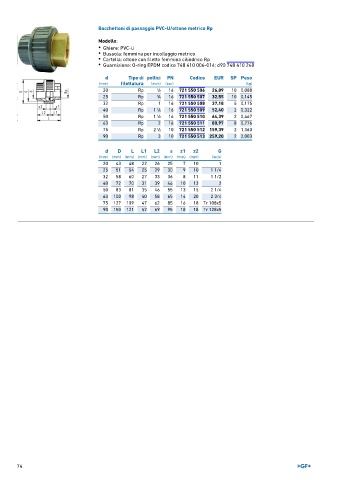

Page 74 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio PVC-U/ottone metrico Rp
Modello:
• Ghiere: PVC-U
• Bussola: femmina per incollaggio metrico
• Cartella: ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-014; d90 748 410 248

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 Rp 1 ∕2 16 721 550 506 26,09 10 0,088
25 Rp 3 ∕4 16 721 550 507 32,55 10 0,145
32 Rp 1 16 721 550 508 37,18 5 0,175
40 Rp 1 ∕4 16 721 550 509 52,40 2 0,322
1
50 Rp 1 ∕2 16 721 550 510 64,39 2 0,467
1
63 Rp 2 16 721 550 511 80,97 8 0,776
1
75 Rp 2 ∕2 10 721 550 512 159,39 2 1,360
90 Rp 3 10 721 550 513 259,20 2 2,003
d D L L1 L2 s z1 z2 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 43 48 22 26 25 7 10 1
25 51 54 25 29 30 9 10 1 1/4
32 58 60 27 33 36 8 11 1 1/2
40 72 70 31 39 46 10 13 2
50 83 81 35 46 55 13 15 2 1/4
63 100 98 40 58 65 14 20 2 3/4
75 127 109 47 62 85 16 18 Tr 108x5
90 150 121 52 69 95 18 18 Tr 128x5

74
