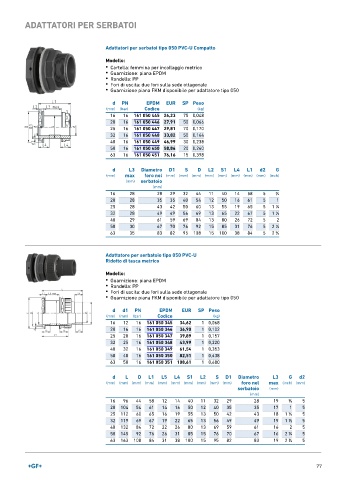

Page 77 - GEORGFISCHER - LISTINO 896

ADATTATORI PER SERBATOI

Adattatori per serbatoi tipo 050 PVC-U Compatto

Modello:
• Cartella: femmina per incollaggio metrico
• Guarnizione: piana EPDM
• Rondella: PP
• Fori di uscita: due fori sulla sede ottagonale
• Guarnizione piana FKM disponibile per adattatore tipo 050

d PN EPDM EUR SP Peso
(mm) (bar) Codice (kg)
16 16 161 050 445 26,23 75 0,048
20 16 161 050 446 27,91 50 0,066
25 16 161 050 447 29,81 70 0,170
32 16 161 050 448 33,82 50 0,144
40 16 161 050 449 46,99 30 0,238
50 16 161 050 450 58,84 20 0,260
63 16 161 050 451 76,16 15 0,398

d L3 Diametro D1 S D L2 S1 L4 L1 d2 G
(mm) max foro nel (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
(mm) serbatoio
(mm)
16 28 28 29 32 44 11 40 14 58 5 3 ∕4
20 28 35 35 40 54 12 50 16 61 5 1
25 28 43 42 50 60 13 55 19 65 5 1 ∕4
1
32 28 49 49 56 69 13 65 22 67 5 1 ∕2
1
40 29 61 59 69 84 13 80 26 72 5 2
50 30 67 70 76 92 15 85 31 76 5 2 ∕4
1
63 35 83 82 95 108 15 100 38 84 5 2 ∕4
3
Adattatore per serbatoio tipo 050 PVC-U
Ridotto di tasca metrico

Modello:
• Guarnizione: piana EPDM
• Rondella: PP
• Fori di uscita: due fori sulla sede ottagonale
• Guarnizione piana FKM disponibile per adattatore tipo 050

d d1 PN EPDM EUR SP Peso
(mm) (mm) (bar) Codice (kg)
16 12 16 161 050 345 34,62 1 0,068
20 16 16 161 050 346 36,90 1 0,102
25 20 16 161 050 347 39,89 1 0,157
32 25 16 161 050 348 43,99 1 0,220
40 32 16 161 050 349 61,54 1 0,353
50 40 16 161 050 350 82,51 1 0,438
63 50 16 161 050 351 108,61 1 0,680

d L D L1 L5 L4 S1 L2 S D1 Diametro L3 G d2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) foro nel max (inch) (mm)
serbatoio (mm)
(mm)
16 96 44 58 12 14 40 11 32 29 28 19 3 ∕4 5
20 104 54 61 14 16 50 12 40 35 35 17 1 5
25 112 60 65 16 19 55 13 50 42 43 18 1 ∕4 5
1
32 119 69 67 19 22 65 13 56 49 49 19 1 ∕2 5
1
40 132 84 72 22 26 80 13 69 59 61 16 2 5
50 145 92 76 26 31 85 15 76 70 67 16 2 ∕4 5
1
63 163 108 84 31 38 100 15 95 82 83 19 2 ∕4 5
3

77
