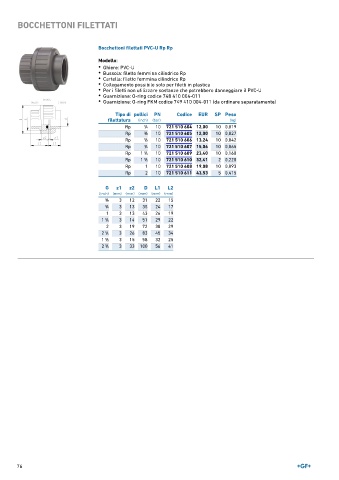

Page 76 - GEORGFISCHER - LISTINO 896

BOCCHETTONI FILETTATI

Bocchettoni filettati PVC-U Rp Rp

Modello:
• Ghiere: PVC-U
• Bussola: filetto femmina cilindrico Rp
• Cartella: filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
• Guarnizione: O-ring codice 748 410 004-011
• Guarnizione: O-ring FKM codice 749 410 004-011 (da ordinare separatamente)

Tipo di pollici PN Codice EUR SP Peso
filettatura (inch) (bar) (kg)
Rp 1 ∕4 10 721 510 604 12,00 10 0,019
Rp 3 ∕8 10 721 510 605 12,00 10 0,027
Rp 1 ∕2 10 721 510 606 13,24 10 0,042
Rp 3 ∕4 10 721 510 607 15,06 10 0,065
Rp 1 ∕4 10 721 510 609 23,40 10 0,160
1
Rp 1 ∕2 10 721 510 610 32,41 2 0,220
1
Rp 1 10 721 510 608 19,08 10 0,093
Rp 2 10 721 510 611 43,53 5 0,415
G z1 z2 D L1 L2
(inch) (mm) (mm) (mm) (mm) (mm)
5 3 12 31 22 15
∕8
3 ∕4 3 13 35 24 17
1 3 13 43 26 19
1
1 ∕4 3 14 51 29 22
2 3 19 72 38 29
1
2 ∕4 3 26 83 45 34
1 3 15 58 32 25
1 ∕2
3
2 ∕4 3 33 100 56 41

76
